Modely můžete zobrazovat buď v jednom, dvou, třech nebo čtyřech pohledech.
Chcete-li otevřít čtyři okna:
- Klepněte na ikonu Čtyři pohledy (panel nástrojů Standardní pohledy) nebo na nabídku .
V nabídce Okno nebo na panelu nástrojů Standardní pohledy můžete vybrat následující uspořádání oken:
|
Popis nástroje |
Zobrazené pohledy |
|
Jeden pohled |
Specifikovaný uživatelem
|
|
Dva pohledy - Horizontálně |
Přední a horní
|
|
Dva pohledy - Vertikálně |
Přední a pravý
|
|

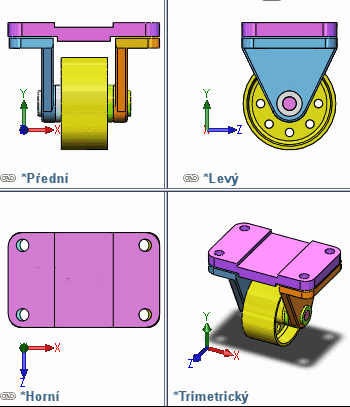

Čtyři pohledy |
Přední, Pravý, Horní a Trimetrický (Americký) nebo Přední, Levý, Horní a Trimetrický (Evropský). Vyberte možnost Evropský nebo Americký v nabídce .
|
- V levém dolním rohu každého okna se zobrazí aktuální orientace.
- Chcete-li zvolit jinou orientaci, klepněte na ikonu Orientace pohledu (panel nástrojů Průhledné zobrazení).
- Když přepnete z více pohledů do jediného, model se zobrazí v orientaci aktivního pohledu. Pokud poté znovu přepnete do více pohledů, všechny orientace budou opět výchozí.
- Orientaci nebo rotaci modelu v libovolném okně lze nezávisle měnit, pokud nejsou pohledy okna spojeny.
