Zobrazit duální kótování měření

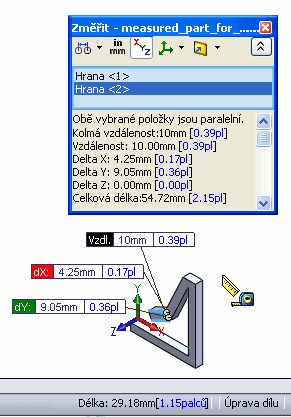

Můžete konfigurovat nástroj Měření pro zobrazení jednotek měření. Můžete například určit milimetry a palce pro zobrazení v dialogovém okně Měřit, popisy měření a stavový řádek.

Postup při zobrazení duálních kót měření:

  1. Klepněte na nástroj Měření (panel nástrojů Nástroje) nebo na Nástroje > Změřit .
  2. V dialogovém okně Měření klepněte na možnost Jednotky/Přesnost .
  3. V dialogovém okně Jednotky měření/Přesnost vyberte Použít vlastní nastavení a zvolte první jednotku délky.

    Pokud zvolíte Použít nastavení dokumentu, zobrazí se duální jednotky pouze pokud jste zvolili Zobrazení duálních kót ve Vlastnostech dokumentu - kóty .

  4. Klepněte na Použít duální jednotky a vyberte druhou jednotku měření.
  5. Klepněte na .
