Exemple : Propagation de face en utilisant un Plan neutre comme Type de dépouille

Vous pouvez dépouiller certaines des faces extérieures, toutes les faces extérieures, certaines des faces intérieures, toutes les faces intérieures, les faces tangentes ou une combinaison de faces intérieures et extérieures en utilisant Plan neutre comme Type de dépouille. Dans le PropertyManager, sous Faces à dépouiller, sélectionnez un des types de Propagation de face décrits ci-dessous.

Le Plan neutre est le plan ou la face que vous choisissez pour déterminer la direction d'ouverture lors de la création d'un moule.

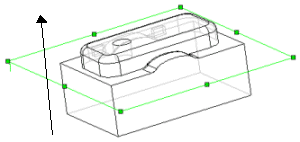

La direction de l'axe Z du plan choisi est la direction dans laquelle la pièce empreinte sort du moule. Inverser la direction modifie la direction de dépouille, pas la direction d'ouverture. Dans l'exemple ci-dessous, le Plan 1 est le Plan neutre et la flèche indique la direction d'ouverture.



Propagation de face Description Sélection dans la zone graphique Résultats approximatifs
Aucune Seule la face sélectionnée est dépouillée. La face supérieure est utilisée comme Plan neutre dans tous les exemples.
Le long de la tangente Etend la dépouille à toutes les faces qui sont tangentes à la face sélectionnée. (Les faces rencontrent les coins arrondis).

Les faces extérieures incluent toutes les faces que vous sélectionnez sur la base-extrusion.

Toutes les faces Dépouille toutes les faces situées à côté du plan neutre et extrudées à partir du plan neutre.

Les faces intérieures incluent toutes les faces sur les trois fonctions bossage-extrusion.

Faces intérieures Dépouille toutes les faces intérieures extrudées à partir du plan neutre.
Faces extérieures Dépouille toutes les faces extérieures à côté du plan neutre.
