PropertyManager Vista di sezione (disegni)

Per aprire il PropertyManager Vista in sezione:

Creare una vista in sezione in un disegno e fare clic su Modifica schizzo nel PropertyManager o selezionare una vista in sezione esistente.

Linea di sezione

PM_line_settings.gif Direzione contraria Si può inoltre invertire la direzione del taglio facendo doppio clic sulla linea di sezione.
PM_label.gif Etichetta Modificare la lettera associata con la linea di sezione e la vista in sezione.
  Carattere Per scegliere un carattere per l'etichetta della linea di sezione diversa dal carattere del documento, deselezionare la casella di controllo Carattere del documento e fare clic su Carattere. Se si cambia il carattere di etichetta della linea di sezione, si potrà applicare il nuovo carattere all'etichetta della vista in sezione.

Vista in sezione

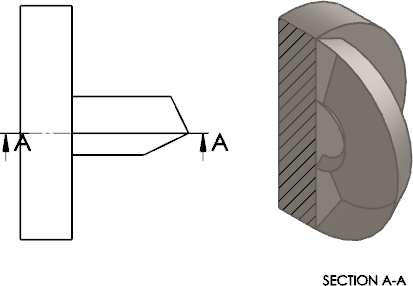

Sezione parziale Crea la vista di una sezione limitata dalla lunghezza della linea di sezione se la linea non copre tutta l'intera vista.
Visualizza solo facce con taglio Mostra solo il taglio delle facce secondo la linea di sezione.
  Sezione completa
Sezione parziale
Visualizza solo facce con taglio
Campitura automatica Le ripetizioni di campitura alternano i componenti negli assiemi o tra i corpi nelle parti multicorpo e nei gruppi saldati. Le ripetizioni del tratteggio si alternano durante il sezionamento di un assieme.
Visualizza corpi di superficie Mostra una vista in sezione dei corpi di superficie da una vista padre di un modello. È possibile applicare delle annotazioni, ad esempio note e quote, alla sezione trasversale della superficie. Questa impostazione persiste su tutte le sessioni.
Nascondi spalle linea di taglio hide-cutting-lines.gif
Vista di scorcio foreshortened1.gif
Alterna allineamento Fare clic per modificare l'allineamento nella vista in sezione.

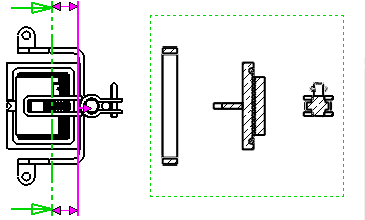

Profondità sezione

Consente di impostare la profondità di una vista in sezione fino alla distanza specificata. Questo controllo è solo disponibile per le viste in sezione la cui linea di taglio consiste in un solo segmento di linea.

Le viste di sezione a distanza vengono applicate ai componenti e non alle funzioni.
Per impostare una distanza:
  • Impostare un valore per Profonditàdim_lin_d.png.
  • Selezionare una geometria, come ad esempio un bordo o un asse nella vista padre per Riferimento di profonditàselect_edge_faces_vertex.png.
  • Trascinare il piano di sezione rosa nell'area grafica per impostare la profondità del taglio. Tutti i componenti tra la linea di sezione e il piano di sezione saranno visualizzati nella vista di sezione.
Anteprima section_view_distance.gif

Importa annotazione da

Importa annotazioni Selezionare Importa annotazioni per tutti i tipi di annotazioni selezionate per essere importate dalla parte referenziata o dei documenti di assieme.
Selezionare le opzioni di importazione dell'annotazione:
  • Annotazioni del progetto
  • Annotazioni DimXpert
  • Includi elementi dalle funzioni nascoste

Stato di visualizzazione

Solo per gli assiemi. Selezionare uno stato di visualizzazione dell'assieme da posizionare nel disegno.

Lo stato di visualizzazione nascondi/mostra display_pane_column_hideshow.gif è supportato da tutti gli stili di visualizzazione. Altri stati di visualizzazione (modalità di visualizzazione display_pane_column_display_mode.gif, colore display_pane_appearance.gif e così via) sono supportati solo da Ombreggiato con bordi Tool_Shaded_With_Edges_View.png e Modalità ombreggiate Tool_Shaded_View.png.

Stile di visualizzazione

Usa lo stile padre Deselezionare per scegliere le impostazioni di stile e qualità diverse da quelle della vista padre.

Fare clic su uno stile di visualizzazione.

Selezionare Alta qualità o Qualità bozza per impostare la qualità di visualizzazione del modello. Ciò è disponibile solo quando Visualizza qualità per le viste nuove è impostata su Qualità bozza. Se si seleziona Alta qualità, queste opzioni non appariranno nuovamente.

Scala

Usa la scala padre Applica la stessa scala usata per la vista padre. Se la scala di una vista padre viene modificata, verrà aggiornata anche la scala di tutte le viste figlio che utilizzano la scala padre modificata.
Usa la scala del foglio Applica la stessa scala usata per il foglio di disegno.
Usa la scala personalizzata Applica una scala definita dall'utente. Se si seleziona Definito dall'utente, digitare una scala nella casella sottostante nel formato seguente: x:x o x/x. Selezionare Usa scala del testo del modello per mantenere la geometria utilizzata nelle viste dell'annotazione nelle parti.
Le opzioni preimpostate in Usa scala personalizzata differiscono in base allo standard di quotatura.

Tipo di quota

Le quote nei disegni sono:
True Valori di modello precisi.
Proiettate quote 2D.

Il tipo di quota viene impostato all'inserimento di una vista di disegno. Il tipo di quota può essere visualizzato e modificato nei PropertyManager della vista di disegno.

Le regole per il tipo di quota sono:
  • SolidWorks specifica le quote di tipo Proiettato per le viste ortogonali standard e personalizzate e di tipo True per le viste isometriche, dimetriche e trimetriche.
  • Se si crea una vista ausiliaria o proiettata da un'altra vista, la nuova vista utilizzerà le quote di tipo Proiettato anche se nella vista originale venivano utilizzate le quote di tipo True.

Visualizzazione della filettatura cosmetica

Le seguenti impostazioni sovrascrivono l'opzione Visualizzazione filettatura cosmetica in Strumenti > Opzioni > Proprietà del documento > Dettagli, se nella vista di disegno sono presenti filettature

Alta qualità Visualizza caratteri di linea precisi e accorciature nelle filettature cosmetiche. Se una filettatura cosmetica è visibile solo parzialmente, Alta qualità mostra solo la porzione visibile (mostra precisamente ciò che è visibile e ciò che non lo è).
La prestazione del sistema è più lenta con le filettature cosmetiche di Alta qualità. Si consiglia di deselezionare questa opzione fino al termine del posizionamento di tutte le annotazioni.
Qualità bozza Visualizza le filettature cosmetiche con meno dettagli. Se una filettatura cosmetica è visibile solo parzialmente, l'opzione Qualità bozza mostrerà l'intera funzione.

Altre proprietà

Vedere Proprietà della vista di disegno.
