DimXpert velocizza il processo di aggiunta delle di riferimento applicando le quote nei disegni in modo da definire totalmente le funzioni di lavorazione come ad esempio ripetizioni, asole, cavità.
DimXpert è disponibile nel PropertyManager di Quota. Selezionare il bordo di una funzione da quotare perché DimXpert applichi tutte le quote associate nella vista di disegno di tale funzione.
DimXpert si distingue dalla funzionalità
Quotatura automatica nel senso che:

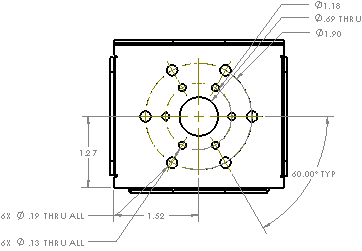

- Riconosce le ripetizioni (quote lineari e polari con numero di varianti) ed i fori svasati.
- Genera risultati prevedibili. Ad esempio, selezionando un bordo in DimXpert, viene quotata una sola funzione rappresentata da tale bordo. Con la quotatura automatica, si potrebbero ottenere quote non desiderate per diverse funzioni.
Quando si utilizza DimXpert per quotare le ripetizioni del foro, potrebbe apparire un messaggio che la didascalia del foro non aggiornerà parametricamente se le funzioni sottostanti cambiano. Se la ripetizione del foro non è stata creata come ripetizione con creazione guidata, qualsiasi modifica al modello non aggiornerà la didascalia del foro.
