Używanie krawędzi modelu

W celu zastosowania umocowań można użyć prostej krawędzi modelu jako odniesienia. Można zadać translację w kierunku krawędzi. W przypadku siatek skorupy można również określić obrót względem krawędzi.

Poniższa tabela zestawia atrybuty umocowania tego typu:

Atrybut Wartość
Możliwe stopnie swobody dla brył 1 translacja
Możliwe stopnie swobody dla skorup i belek 1 translacja i 1 obrót
Możliwe stopnie swobody dla kratownic 1 translacja
Symbol trójwymiarowy
translacja obrót
Elementy możliwe do wybrania Wierzchołki, krawędzie, ściany i połączenia belek
Translacje

Wzdłuż krawędzi
Obroty (tylko dla skorup i belek)

Względem krawędzi

Przykład

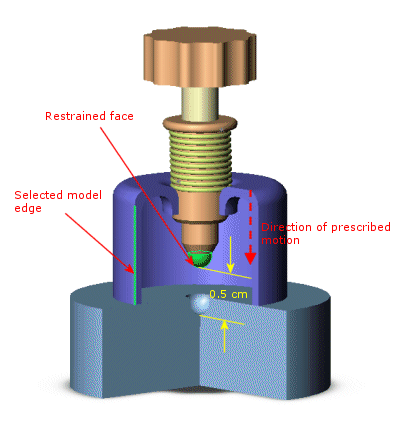

Wybrana ściana wkrętu (ukazana kolorem zielonym) ma przemieścić się na odległość 0.5 cm w kierunku określonym przez wybraną krawędź (ukazaną kolorem zielonym). Aby zidentyfikować kierunek, należy użyć Podglądu. Aby go odwrócić, należy użyć wartości ujemnej -0.5 cm.
