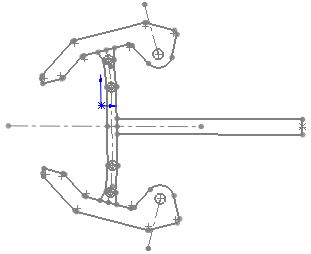

Можно создать блок из одного объекта эскиза или из комбинации нескольких объектов эскиза.
- Создайте эскиз.
-
Нажмите Создать блок
(панель инструментов «Блок») или выберите .
Инструменты блока также будут доступны при нажатии правой кнопкой мыши на
Блок
в дереве конструирования FeatureManager.

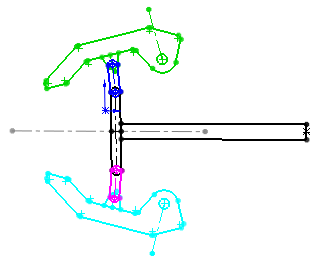

- Выберите объекты эскиза, которые требуется создать как блок, для параметра Объекты блока.
- Нажмите .
- Повторите шаги 2-4 для каждого из оставшихся объектов эскиза.

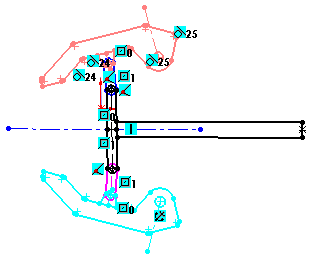

- Переведя эскиз в режим редактирования, добавьте необходимые взаимосвязи.
- Сохраните деталь.
При создании блока можно указать Точку вставки, которую можно использовать при вставке блока.
