Quando si esegue uno studio della tolleranza con TolAnalyst, lo strumento tiene conto di quote e tolleranze applicate alle funzioni costruite con DimXpert per le parti e dei loro effetti su altre funzioni nella catena di tolleranza.
Funzioni costruite interessate:
- Punti d'intersezione
- Linee d'intersezione
Esempio con linee d'intersezione

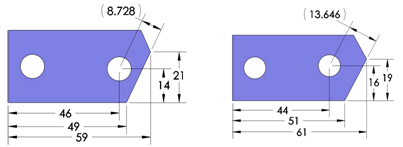

Con TolAnalyst, si crea uno studio per determinare le tolleranze di una misurazione definite dal piano sulla destra del foro destro, indicato dalla quota di riferimento 11.18. La posizione del piano è controllata da due funzioni costruite, linee d'intersezione indicate da cerchi rossi.
Lo studio TolAnalyst tiene conto delle quote e tolleranze applicate alle funzioni costruite e ai fori.
I valori 20, 50 e 60 cambiano.
|
