共用草圖

您可以使用相同的草圖來產生不同的特徵。

使用相同的草圖產生不同的特徵：

  1. 產生一個草圖。
  2. 從草圖產生一個特徵。
  3. 在 FeatureManager(特徵管理員)中，選擇用來產生第一個特徵的同一草圖。
  4. 從草圖產生第二個特徵。

    您可以根據產生特徵的需要加入其它的草圖。例如，如果一個特徵是伸長，另一個特徵是旋轉，可使用相同的草圖來產生兩個特徵，但請加入中心線來產生旋轉。

    在 FeatureManager (特徵管理員) 中，由多個特徵所共用的草圖以 FM_multi-use_sketch.gif 標示。

    shared_sketch_03.gif shared_sketch_04.gif

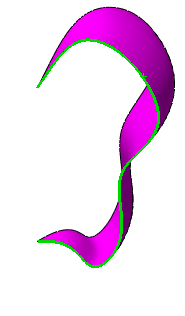

    為旋轉曲面使用的草圖 草圖共用來曲面伸長
    shared_sketch_01.gif shared_sketch_02.gif
    為薄件疊層拉伸特徵使用的草圖 草圖共用來產生填料伸長薄件特徵
