Materialien in Konfigurationen

Sie können Materialien für Teile und für Körper von Mehrkörper-Teilen konfigurieren.

Manuelle Vorgehensweisen

Wenn Sie im Dialogfeld Material ein Material festlegen, klicken Sie auf Konfiguration, und weisen Sie das Material Dieser Konfiguration, Allen Konfigurationen oder Konfigurationen festlegen zu. Andernfalls wird das Material allen Konfigurationen zugewiesen.

Das Material eines Teils kann auch im Dialogfeld Konfigurationen modifizieren konfiguriert werden.

Tabelle

Sie können Materialien in einer Konstruktionstabelle konfigurieren. In der Spaltenkopfzeile wird folgende Syntax verwendet:

Für ein Teil: $LIBRARY:MATERIAL@part_name
Für einen Körper in einem Mehrkörper-Teil: $LIBRARY:MATERIAL@body_name@part_name

$LIBRARY ist im Dialogfeld Material in der obersten Ebene der Baumstruktur der Bibliotheksname. Beispiele: SOLIDWORKS Materialien, SOLIDWORKS DIN-Materialien, Benutzerdefinierte Materialien.

MATERIAL ist der Name des Materials, das im Dialogfeld Material definiert ist. Beispiele: Unlegierter Baustahl, AISI 304, 1060 Legierung.

Bei Spaltenüberschriften wird nicht zwischen Groß- und Kleinschreibung unterschieden.

Um ein Material einzugeben, führen Sie einen der folgenden Schritte aus:

  • Informationen manuell eingeben.
  • In eine Zelle klicken und ein Material aus der Dropdown-Liste der Materialfavoriten auswählen.

Wenn eine Zelle leer bleibt, „erbt“ sie das aktuelle Material, wenn die Konfiguration erstellt wird.

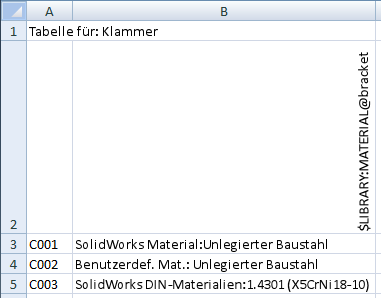

Beispiel:
