Simplifier les plis
|
Redresse les arêtes courbées à l'état déplié. Lorsqu'elle ne l'est pas, les arêtes complexes sont conservées à l'état déplié.
|
|

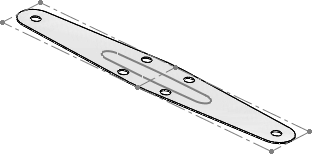

Simplifier les plis sélectionnée |
|
|

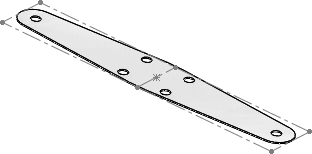

Simplifier les plis désactivée |
|
|
Traitements de coins
|
Applique des arêtes lisses à l'état déplié. |
|
Créer plusieurs états dépliés lorsqu'une fonction crée plusieurs corps de tôlerie
|
Lorsque vous utilisez une fonction pour créer des corps supplémentaires dans une pièce de tôlerie, chaque nouveau corps reçoit une fonction de tôlerie et un état déplié. Cette option s'applique aux pièces créées avant SOLIDWORKS 2013. Autrement, chaque corps dans une pièce de tôlerie à corps multiples a son propre état déplié.
|
|
Afficher l'empreinte de l'outil de forme dans l'état déplié
|
Affiche l'outil de forme et son esquisse de positionnement dans l'état déplié.
|
|
Afficher les contours de l'outil de forme dans l'état déplié
|
Affiche l'esquisse de positionnement de l'outil de forme dans l'état déplié.
|
|
Afficher les centres de l'outil de forme dans l'état déplié
|
Affiche l'axe de centrage sur lequel l'outil de forme est situé dans un état déplié.
|
|
Afficher les profils des goussets de la tôlerie lors de la mise à plat
|
Affiche les profils des goussets lors de la mise à plat d'une pièce de tôlerie.
|
|
Afficher les centres des goussets de la tôlerie lors de la mise à plat
|
Affiche les axes de centrage des goussets lors de la mise à plat d'une pièce de tôlerie.
|
