Aligner des esquisses

Après avoir extrait des esquisses en vue de créer une pièce 3D, vous pouvez les aligner avant de créer une fonction de base. L'esquisse sélectionnée en premier se déplace pour s'aligner avec la deuxième.

1. Sélectionnez une ligne ou un point dans une esquisse à aligner avec une autre esquisse.
2. Maintenez la touche Ctrl enfoncée et sélectionnez une ligne ou un point dans la deuxième esquisse servant de référence pour l'alignement de la première esquisse.
3. Cliquez sur Aligner l'esquisse (barre d'outils 2D à 3D), ou cliquez sur Outils > Outils d'esquisse > Aligner > Esquisse.

Exemple d'alignement d'esquisses

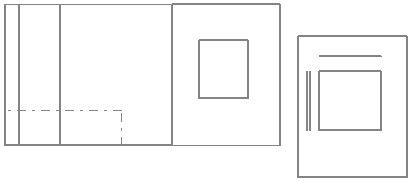

Deux esquisses dessus et auxiliaire ne sont pas alignées. L'esquisse de dessus reste en place tandis que l'esquisse auxiliaire se déplace pour s'aligner.

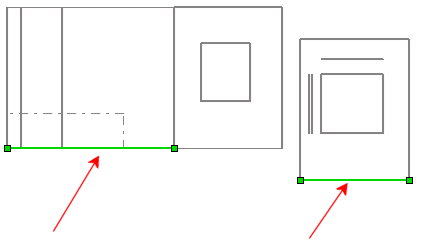

Sélectionnez la ligne indiquée dans l'esquisse auxiliaire, puis maintenez la touche Ctrl enfoncée et sélectionnez la ligne indiquée dans l'esquisse de dessus.
Esquisse du dessus Esquisse auxiliaire

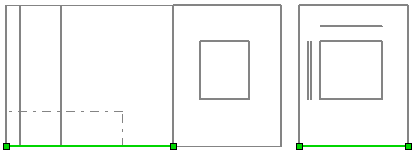

Cliquez sur Aligner l'esquisse . L'esquisse auxiliaire se déplace pour s'aligner avec l'esquisse de dessus.
