Extruder dans la conversion 2D en 3D

Vous pouvez extruder des fonctions de base et d'autres fonctions avec des esquisses partielles à l'aide de l'outil Extrusion (barre d'outils 2D à 3D).

Base/Bossage extrudé dans la barre d'outils Fonctions n'accepte que des esquisses complètes.

Pour extruder une fonction:

  1. Editez une esquisse.
  2. Sélectionnez les entités d'esquisse nécessaires pour la fonction.
    Il n'est pas nécessaire de sélectionner une esquisse complète.
  3. Maintenez la touche Ctrl enfoncée et sélectionnez un point (dans n'importe quelle esquisse) comme point de départ de l'extrusion.
    Si vous ne sélectionnez pas de point de départ ou si vous sélectionnez un point dans l'esquisse éditée, le plan de l'esquisse est considéré comme point de départ.
  4. Cliquez sur Extrusion (barre d'outils 2D à 3D) ou sur Outils > Outils d'esquisse > 2D à 3D > Extrusion , puis cliquez dans la zone graphique pour définir la direction de l'extrusion.
    Le PropertyManager Base-Extrusion apparaît.
  5. Editez les propriétés dans le PropertyManager Base extrusion.
    Pour la conversion 2D en 3D, vous avez la possibilité de spécifier la profondeur d'une extrusion borgne en sélectionnant une entité d'esquisse. Cliquez sur Profondeur et sélectionnez une entité dans l'esquisse.
  6. Cliquez sur OK .

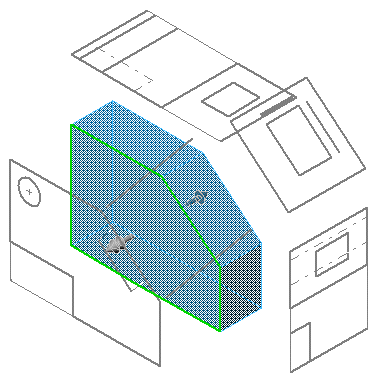

Exemple d'extrusion dans la conversion 2D en 3D

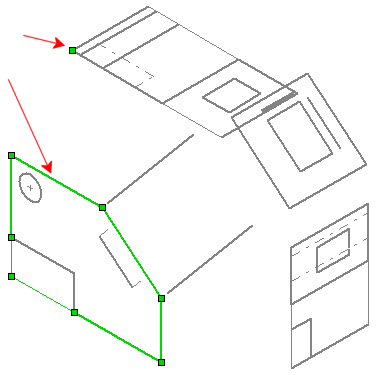

Sélectionnez les entités d'esquisse (dans l'esquisse de face dans la coin inférieur gauche) comme base pour l'extrusion.

Maintenez la touche Ctrl enfoncée et sélectionnez un point de départ (le sommet supérieur gauche dans l'esquisse de dessus).

Cliquez dans la zone graphique pour définir la direction de l'extrusion.

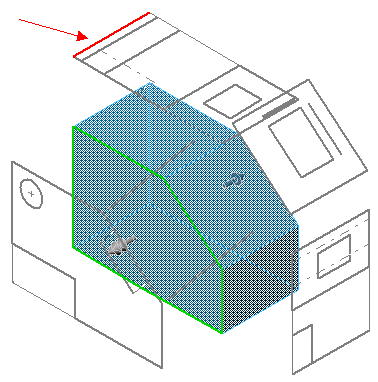

Dans le PropertyManager Base-extrusion, cliquez sur Profondeur et sélectionnez la ligne indiquée pour spécifier la profondeur de l'extrusion.
