Creación de una operación de chaflán

La herramienta chaflán crea una operación en bisel en un vértice seleccionado o en las aristas o caras seleccionadas.

1. Haga clic en Chaflán en la barra de herramientas Operaciones o en Insertar > Operaciones > Chaflán.
2. En Parámetros de chaflán:
   • Seleccione una entidad en la zona de gráficos para Aristas y caras o vértice .
   • Seleccione una de las siguientes opciones:
     Algunos campos que aceptan datos de entrada numéricos permiten crear una ecuación introduciendo = (signo igual) y seleccionando las variables globales, las funciones y las propiedades del archivo de una lista desplegable. Consulte Introducción directa de ecuaciones en los PropertyManagers.

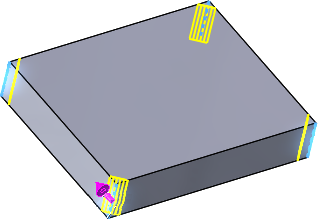

     Ángulo-Distancia	Configure Distancia y Ángulo en el PropertyManager Chaflán o en la zona de gráficos. Aparece una flecha de manipulador indicando la dirección en la que se mide la distancia. Seleccione la flecha para invertir la dirección, o haga clic en Invertir dirección.
     Distancia-Distancia	Escriba los valores de las dos distancias a cada lado de las aristas del chaflán seleccionadas, o haga clic en Distancia igual y especifique un único valor.
     Vértice	Escriba los valores de las tres distancias a cada lado del vértice seleccionado, o haga clic en Distancia igual y especifique un único valor.

   • Seleccione Seleccionar a través de caras para activar la selección de aristas a través de caras que las ocultan.


   • Seleccione Distancia igual para especificar un valor único para la distancia o el vértice.
   • Seleccione Mantener operaciones si desea retener operaciones tales como cortes o extrusiones que de otra manera serían eliminadas al aplicar el chaflán.

     Pieza original	Mantener operacionesMantener operaciones	Mantener operaciones activado

   • Seleccione Propagación tangente para extender el chaflán a caras o aristas tangentes a la entidad seleccionada.
   • Seleccione un modo de vista preliminar: Vista preliminar completa, Vista preliminar parcial o Sin vista preliminar.
3. Haga clic en .
