Eine Schraube
verbindet zwei Komponenten oder mehrere Komponenten oder eine Komponente und den Boden. Sie können Schraubenverbindungsglieder in einem gemischten Verbund aus Volumen-, Schalen- und Blechkörpern definieren. Sie können eine Schraube auch durch Auswählen von Elementen derselben Komponente definieren.
Typ
| |
|
|
|---|
|
Standard oder Stirnsenkung mit Mutter
|
|
Runde Kante der Schraubenkopfbohrung  und runde Kante der Schraubenmutterbohrung
|
Wählen Sie eine Kante, um die Position des Schraubenkopfes und der Schraubenmutter zu definieren.
|
|
Gleicher Kopf- und Mutterdurchmesser
|
Wählen Sie diese Option aus, wenn der Schraubenkopf denselben Durchmesser hat wie die Mutter.
|
|
Kopfdurchmesser  und Mutterdurchmesser
|
Legen Sie die Einheiten sowie den Wert des Durchmessers des Schraubenkopfes und der Schraubenmutter fest. Standardmäßig multipliziert das Programm den Schaftdurchmesser mit einem Faktor von 1,5, um den Kopfdurchmesser zu erhalten.
|
|
Bolzenschaftdurchmesser
|
Legen Sie die Einheiten sowie den Wert des Durchmessers des Schafts fest.
|
|
|
Formsenkung mit Mutter
|
|
Konische Fläche
|
Wählen Sie eine konische Fläche aus, um den Schraubenkopf zu definieren.
|
|
Runde Kante der Schraubenmutterbohrung
|
Siehe vorherige Beschreibung.
|
|
Mutterdurchmesser und Bolzenschaftdurchmesser
|
Siehe vorherige Beschreibung. Standardmäßig multipliziert das Programm den Schaftdurchmesser mit einem Faktor von 1,5, um den Mutterndurchmesser zu erhalten.
|
|
|
Standard- oder Stirnsenkungsschraube
|
|
Runde Kante der Schraubenkopfbohrung
|
Siehe vorherige Beschreibung.
|
|
Gewindefläche(n)
|
Wählen Sie die Bohrungsflächen einer Komponente aus, die mit den Gewinden in Kontakt steht.
|
|
Kopfdurchmesser und Bolzenschaftdurchmesser
|
Siehe vorherige Beschreibung. Standardmäßig multipliziert das Programm den Schaftdurchmesser mit einem Faktor von 1,5, um den Kopfdurchmesser zu erhalten.
|
|
|
Formsenkungsschraube
|
|
Konische Fläche
|
Siehe vorherige Beschreibung.
|
|
Gewindefläche(n)
|
Siehe vorherige Beschreibung.
|
|
Bolzenschaftdurchmesser
|
Siehe vorherige Beschreibung.
|
|
|
Fundamentschraube
|
|
Runde Kante der Schraubenkopfbohrung
|
Siehe vorherige Beschreibung.
|
|
Zielebene
|
Wählen Sie eine Ebene zum Modellieren einer virtuellen Wand aus. Sie müssen eine Kontaktbedingung der Virtuellen Wand definieren, um eine Penetration ins Fundament zu verhindern.
|
|
Mutterdurchmesser und Bolzenschaftdurchmesser
|
Siehe vorherige Beschreibung. Standardmäßig multipliziert das Programm den Schaftdurchmesser mit einem Faktor von 1,5, um den Mutterndurchmesser zu erhalten.
|
|
Der Wert für
Bolzenschaftdurchmesser
sollte kleiner oder gleich dem Durchmesser der
Gewindefläche(n) sein.
Standard
Aktivieren Sie diese Option, wenn der Radius des Schafts mit dem Radius der zylindrischen Flächen identisch ist, die mit mindestens einer der Komponenten verbunden sind. Eine zylindrische Fläche, bei der die Option Standard aktiviert ist, ist starr und wird zusammen mit dem Schaft als starrer Körper verformt.
|
|
Schaftkontaktflächen
|
Wählen Sie eine oder mehrere zylindrische Flächen aus, die Kontakt mit dem Schaft haben. Wenn Sie mehrere Flächen einer Komponente auswählen, müssen diese die gleiche Achse und den gleichen Radius aufweisen.
|
Material
In Simulation wird legierter Stahl standardmäßig als Schraubenmaterial aus der SOLIDWORKS Materialbibliothek ausgewählt.
Stärkedaten
| |
Bekannter Zugspannungsbereich
|
Wählen Sie diese Option aus, wenn der Zugspannungsbereich (Mindestbereich des Gewindeflächenabschnitts der Schraube) bekannt ist.
|
| |
Berechneter Zugspannungsbereich
|
Wählen Sie diese Option aus, wenn das Programm den Zugspannungsbereich der Schraube berechnen soll.
| At = 0,7854 * [Dn-(0,9382/n)] ^2
|
Dn = nominaler Schaftdurchmesser
|
| At = Zugspannungsbereich
|
p = Gewindesteigung
|
| |
n = 1/p = Gewindezahl oder TPI (Gewinde/mm oder Gewinde/Zoll)
|
|
Zugspannungsbereich
|
Legen Sie den bekannten Zugspannungsbereich für die Schraube fest.
|
|
Gewindezahl
|
Geben Sie die Anzahl der Gewinde pro Zoll oder pro Millimeter ein, gemessen an der Länge des Verbindungselements.
|
|
Schraubenstärke
|
Legen Sie die Stärke des Schraubenmaterials und die zugehörige Einheit fest.
Zur Schätzung des Schraubenversagens existieren drei üblicherweise verwendete Stärkeparameter für Schrauben. Streckgrenze, Bruchgrenze und ///Proof Strength (90 % der Streckgrenze). Die Streckgrenze des Schraubenmaterials ist der am häufigsten verwendete Parameter. Benutzer sollten jedoch einen Stärkewert wählen, der für die Anwendung am besten geeignet ist.
|
|
Faktor der Sicherheitsverteilung
|
Legen Sie den Sicherheitsfaktor für die "Pass/No Pass"-Konstruktionsprüfung der Schraube fest. Die Schraube versagt, wenn die kombiniert wirkende Last die Verhältniszahl 1/Sicherheitsfaktor überschreitet.
|
|
| |
Masse einbeziehen
|
Integriert die Masse
 der Schraube in die Analyse.
|
Vorspannkraft
Aktivieren Sie diese Option, wenn der Radius des Schafts mit dem Radius der zylindrischen Flächen identisch ist, die mit mindestens einer der Komponenten verbunden sind. Eine zylindrische Fläche, bei der die Option Standard aktiviert ist, ist starr und wird zusammen mit dem Schaft als starrer Körper verformt.
Erweiterte Option
| |
Schraubenserie
|
Wählen Sie diese Option aus, um mehr als zwei Komponenten mit Schrauben zu verbinden. Bei nicht-linearen Studien ist es möglich, mehr als zwei Volumenkörper durch Schrauben zu verbinden.
Wählen Sie die zylindrischen Flächen von Volumenkörpern oder kreisförmigen Kanten von Schalenoberflächen von den mittleren Komponenten aus. Bei nicht-linearen Studien wird eine zylindrische Fläche von einem Volumenkörper ausgewählt.
Die zylindrischen Flächen der Komponenten, die für die Schraubenserie formgebend sind, sollten koaxial sein. Für den Fall, dass die Referenzachse falsch ausgerichtet ist, beträgt die maximale Toleranz des kleinsten Radius der ausgewählten zylindrischen Flächen 10 %.
|
| |
Symmetrische Schraube
|
Wenn eine oder zwei Symmetrieebene eine Schraube schneidet, können Sie eine symmetrische Schraube definieren.
Referenzgeometrie Bei 1/2-Symmetrieschrauben wählen Sie außerdem die Symmetrieebene oder planare Symmetriefläche aus.
Wenn Sie symmetrische Schrauben verwenden, geben Sie 1/2 oder 1/4 des gesamten Vorlastwerts und 1/2 oder 1/2 der Gesamtmasse der Schraube laut ausgewähltem Symmetrietyp ein. Wenn Sie Schraubenkräfte nach dem Ausführen einer Studie aufführen, entsprechen die Ergebnisse 1/2 oder 1/4 der Gesamtkraft.
|
Symboleinstellungen
| |
Farbe bearbeiten
|
Wählen Sie eine Farbe für die Symbole aus.
|
|
Symbolgröße
|
Legen Sie die Größe der Symbole fest.
|
| |
Vorschau anzeigen
|
Aktivieren oder deaktivieren Sie die Sichtbarkeit der Schraube im Grafikbereich.
|
Anmerkungen
- Für statische und nicht-lineare Studien verfügbar. Nicht für Verbundstoff-Schalen verfügbar.
-
Die Schraubenverbindungsglied-Formel ist eine Annäherung eines komplexen nicht-linearen Verhaltens. Sie bietet genaue Ergebnisse, wenn die Schrauben unter Spannung stehen. In Lastszenarios, wo die Schrauben unter Drucklasten stehen, sind die Axialkräfte der Schraubverbindungsglieder u. U. nicht genau. In solchen Fällen könnte die Abnahme einer Vorspannschraubkraft zu einer Lockerung der Schraube und einem Kontaktverlust zwischen der Schraube und den Komponenten führen. Dieses Verhalten kann mit der Schraubverbindungsglied-Formel in Simulation nicht erfasst werden. Modellieren Sie in diesen Fällen die tatsächliche Schraube und definieren Sie Kontaktsätze des Typs Keine Penetration zwischen der Schraube und den Komponenten.

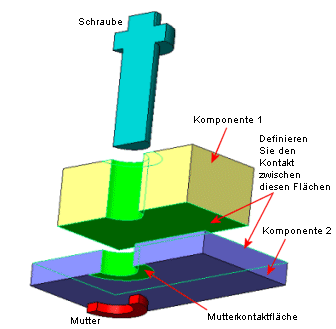

- Sie müssen unter Umständen Kontaktbedingungen festlegen, um Interferenzen zu vermeiden. Siehe Abbildung.
|
|
| Definieren Sie den Kontakt zwischen diesen beiden Flächen. Sie können einen globalen, lokalen oder Komponentenkontakt definieren.
|
Sie müssen keinen Kontakt definieren, wenn sich die Flächen anfänglich nicht berühren und während der Lastanwendung kein Kontakt zwischen den Flächen entsteht.
|
- Sie haben die Möglichkeit, die Schalendicken für Kontakte ohne Penetration zwischen zwei Schalenoberflächen für statische Studien zu berücksichtigen.
- Bohrungsserien
- Wenn Sie einer Bohrung in einer Bohrungsserie eine Schraube hinzufügen, können Schrauben auf alle anderen Bohrungen in der Bohrungsserie übertragen werden.
- Die Software gruppiert Verbindungsglieder anhand einer Bohrungsserie in einem eigenen Ordner.
- Wenn eine Schraube in der Gruppe bearbeitet wird, wird dies auf alle Verbindungsglieder in der Serie angewendet.
- Sie können die Schraubenserie auflösen und die Verknüpfung aufheben, um jedes Feature separat bearbeiten zu können. Klicken Sie mit der rechten Maustaste auf den Ordner mit der Serie, und wählen Sie Schraubenserie auflösen aus.
- Sie können die Verbindungsgliedserie nach dem Auflösen wiederherstellen. Klicken Sie mit der rechten Maustaste auf den Ordner mit der Serie, und wählen Sie Schraubenserie wieder herstellen aus.
