PropertyManager Modellelemente

So öffnen Sie den PropertyManager Modellelemente:

Klicken Sie in einer Zeichnung auf Modellelemente (Beschriftungs-Symbolleiste), oder klicken Sie auf Einfügen > Modellelemente.

Quelle/Ziel

Quelle

Ganzes Modell	Fügt Modellelemente für das ganze Modell ein.
Ausgewähltes Feature	Fügt Modellelemente für das Feature ein, das Sie im Grafikbereich auswählen.
Ausgewählte Komponente (nur bei Baugruppenzeichnungen)	Fügt Modellelemente für die Komponente ein, die Sie im Grafikbereich auswählen.
Nur Baugruppe (nur Baugruppenzeichnungen)	Fügt Modellelemente für Baugruppen-Features ein. Sie können z. B. Bemaßungen einfügen, die sich ausschließlich in der Baugruppe befinden, wie Abstand-- und Winkel-Verknüpfungen.
Elemente in alle Ansichten importieren	Fügt Modellelemente in alle Zeichenansichten auf dem Blatt ein. Wenn die Option deaktiviert ist, müssen Sie die Zeichenansichten auswählen, in die die Modellelemente importiert werden sollen.
Zielansicht(en)	Listet die Zeichenansichten auf, in die die Modellelemente eingefügt werden. Diese Option ist verfügbar, wenn Elemente in alle Ansichten importieren deaktiviert ist.

Bemaßungen

	Für Zeichnung markiert
	Nicht für Zeichnung markiert
	Zahl der referenzierten Kopien/Umdrehungen	Fügt den Wert einer Ganzzahl für „Anzahl der referenzierten Kopien“ in ein Muster ein.
	Nur Bemaßungen mit Toleranzen	Es werden Bemaßungen mit Toleranzen eingefügt.

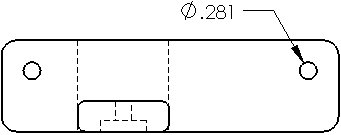

	Bohrungsassistent-Profile	Fügt die Bemaßungen der Querschnittsskizze für Bohrungen ein, die mit dem Bohrungsassistenten erstellt wurden.
	Bohrungsassistent-Positionen	Fügt die Bemaßungen der Querschnittsskizze für Bohrungen ein, die mit dem Bohrungsassistenten erstellt wurden.
	Bohrungsbeschreibung	Fügt Bohrungsbeschreibungs-Beschriftungen in Bohrungsassistent-Features ein.
	Duplikate eliminieren	Fügt nur einmal vorkommende Modellelemente, aber keine Duplikate ein.

Beschriftungen

Wählt alles aus. Fügt die folgenden Modellelemente ein, wenn sie vorhanden sind. Wählen Sie andernfalls einzelne Elemente nach Bedarf aus.

	Anmerkungen		Schweißnahtsymbole
	Oberflächenbeschaffenheit		Schweißraupe
	Form- und Lagetoleranzen		Schweißnaht im Schnitt
	Bezüge		Gewindedarstellung (nur Baugruppenzeichnungen)
	Bezugsstellen

Referenzgeometrie

Wählt alles aus. Fügt die folgenden Modellelemente ein, wenn sie vorhanden sind. Wählen Sie andernfalls einzelne Elemente nach Bedarf aus.

	Ebenen		Massenschwerpunkt
	Achsen		Oberflächen
	Ursprünge		Kurven
	Punkte		Leitungsführungspunkte

Optionen

Layer

Fügt die Modellelemente im angegebenen Zeichen-Layer ein.
