Popup-Symbolleiste "Fehlende Elemente"

Wenn Sie Komponenten in einer Baugruppe ersetzen, können Sie mithilfe der Popup-Symbolleiste "Fehlende Elemente" beim Ersetzen von Verknüpfungsreferenzen durch vorhandene Verknüpfungen navigieren.

Über die Popup-Symbolleiste können Sie Folgendes tun:
  • das Ersatzteil allein, das Ersatzteil mit zugehörigen Teilen oder die ganze Baugruppe anzeigen.
  • Auswahlvorgänge und andere Arbeitsschritte rückgängig machen.
  • Verknüpfungen löschen.
  • Verknüpfungen überspringen.
  • Verknüpfungsausrichtungen aktivieren/deaktivieren.

Zum Zugriff auf die Popup-Symbolleiste „Fehlende Elemente“ wählen Sie die Option Verknüpfungen neu verbinden im PropertyManager Komponenten ersetzen:

  1. Klicken Sie mit der rechten Maustaste auf eine Komponente und wählen Sie Komponenten ersetzen.
  2. Nehmen Sie im PropertyManager folgende Einstellungen vor:
    1. Wählen Sie für Mit dieser eine Ersatzkomponente.
    2. Unter Optionen wählen Sie Verknüpfungen neu verbinden.
    3. Klicken Sie auf .

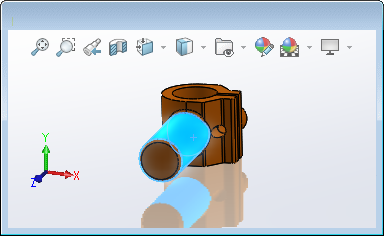

    Der PropertyManager Verknüpfte Elemente wird geöffnet. Außerdem wird die Popup-Symbolleiste „Fehlende Elemente“ eingeblendet und ein Fenster mit der Originalkomponente mit dem fehlenden Verknüpfungselement wird hervorgehoben.





  Isolieren Steuert, welche Komponenten im Grafikbereich sichtbar sind, damit die fehlenden Verknüpfungselemente leichter erkennbar sind. Klicken Sie auf Isolieren und wählen Sie Folgendes aus:
Ausgewähltes Element Zeigt nur die Komponente, die Sie einfügen.
Element und verknüpfte Teile Zeigt zusätzlich zu der Komponente, die Sie einfügen, auch die Komponenten, die mit dem zu ersetzenden Teil verknüpft sind.
Ganze Baugruppe Zeigt alle sichtbaren Komponenten in der Baugruppe.
Rückgängig Macht den letzten Schritt rückgängig.
Löschen Verknüpfungen löschen Löscht die ausgewählte Verknüpfung.
Nächste Referenz Wählt das nächste Verknüpfungselement in der Liste aus, ohne eine Aktion für das aktuelle Element vorzunehmen.
Verknüpfungsausrichtung umkehren Ändert die Ausrichtung der Verknüpfung.
