Erstellen von SpeedPak Konfigurationen

In einer Baugruppendatei können Sie eine SpeedPak-Konfiguration von einer vorhandenen Konfiguration ableiten.

1. Klicken Sie auf der Registerkarte für den ConfigurationManager unter Konfigurationen mit der rechten Maustaste auf eine vorhandene Konfiguration, und wählen Sie SpeedPak hinzufügen aus dem Kontextmenü.
2. Führen Sie im PropertyManager folgende Schritte durch:
   1. Wählen Sie die Flächen und Körper aus, die in der SpeedPak Konfiguration zur Auswahl verfügbar sein sollen.
      Sie können Schnelles Einbeziehen verwenden, um nur äußere Körper einzuschließen, nach der Ansicht auszuwählen oder mehr oder weniger Komponenten auszuwählen.
   2. Aktivieren Sie wahlweise die Option Ghost entfernen, um alle anderen Flächen auszublenden und damit die Leistung noch weiter zu verbessern.
   3. Klicken Sie auf .

   Unter der ursprünglichen Konfiguration wird eine SpeedPak Konfiguration als Kind erstellt. Im ConfigurationManager wird die SpeedPak Konfiguration mit gekennzeichnet. Ihrem Namen wird _speedpak angefügt.

   Im FeatureManager werden keine Komponenten angezeigt. Das oberste Baugruppensymbol in der Struktur weist darauf hin, dass die aktive Konfiguration eine SpeedPak-Konfiguration ist.

   Wenn Sie im Grafikbereich den Cursor über die Baugruppe bewegen, sind in dem umliegenden Bereich des Cursors nur die Flächen und Körper sichtbar und auswählbar, die Sie für die SpeedPak Konfiguration ausgewählt haben.

   Stellen Sie sicher, dass der Treiber für Ihre Grafikkarte aktuell ist, damit Sie dieses Verhalten sehen können. Siehe http://www.solidworks.com/pages/services/VideoCardTesting.html.

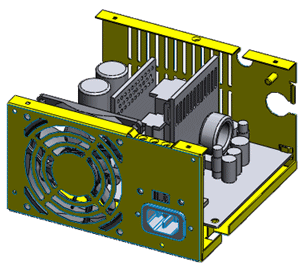

   Baugruppe ohne Cursor

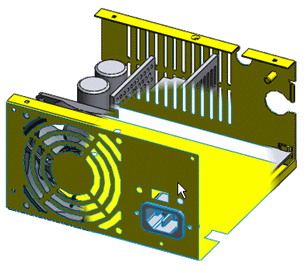

   Mauszeiger über der Baugruppe. Beachten Sie, dass viele interne Komponenten nicht mehr sichtbar sind, da sie nicht in der SpeedPak-Konfiguration enthalten sind.

Sie können SpeedPak-Konfigurationen für Unterbaugruppen aus einer Eltern-Baugruppe erstellen. Sie können nur Grafiken oder verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie einschließen.

1. Wählen Sie in einer Baugruppe mindestens eine Unterbaugruppe aus.
2. Klicken Sie mit der rechten Maustaste darauf, und klicken Sie auf SpeedPak-Optionen.
3. Klicken Sie auf eine der folgenden Optionen:

   Option	Bezeichnung
   „Verknüpftes SpeedPak erstellen“	Schließt verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie ein und ermöglicht dadurch das Erstellen weiterer Verknüpfungen an diesen Elementen. Elemente, die als aufgelöste Geometrie eingeschlossen werden, schließen Elemente der Unterbaugruppe ein, die mit anderen Komponenten in der offenen Eltern-Baugruppe verknüpft werden oder mit der offenen Eltern-Baugruppe selbst.
   „Grafik-SpeedPak erstellen“	Ermöglicht die Anzeige von Grafiken für die Unterbaugruppe, schließt jedoch keine aufgelöste Geometrie ein, was zu Leistungsverbesserungen führt.

   Eine SpeedPak-Konfiguration wird für die aktive Konfiguration der Baugruppe erstellt. Wenn es sich bei der Unterbaugruppe um eine Unterbaugruppe der obersten Ebene handelt, wird die SpeedPak-Konfiguration zur aktiven Konfiguration, die von der Eltern-Baugruppe verwendet wird.
