DimXpert für Teile

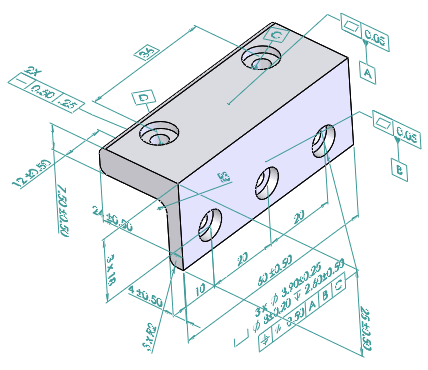

DimXpert für Teile ist ein Satz an Werkzeugen für die Anwendung von Bemaßungen Toleranzen an Teile entsprechend de Anforderungen von ASME Y14.41-2003 und ISO 16792:2006. Mit den Toleranzen können Sie dann in TolAnalyst Stapelanalysen von Baugruppen durchführen oder sie für nachfolgende CAM-Anwendungen, andere Toleranzanalysen oder Messanwendungen verwenden.

Legen Sie Globale Zeichnungsnorm auf ANSI (ASME) oder ISO fest (unter Extras > Optionen > Dokumenteigenschaften > Entwurfsnorm).


Features

Features sind im Zusammenhang von DimXpert mit Fertigungs-Features gleichzusetzen. So entspricht z. B. das im CAD-Bereich erstellte Wandungs-Feature einem Taschen-Feature in der Fertigung.

Unterstützte Fertigungs-Features:

  • Aufsatz
  • Fase
  • Kegel
  • Zylinder
  • Spezielle Feature-Typen
  • Verrundung
  • Stirnsenkungsbohrung
  • Formsenkungsbohrung
  • Einfache Bohrung
  • Kreis überschneiden
  • Linie überschneiden
  • Ebene überschneiden
  • Punkt überschneiden
  • Kerbe
  • Ebene
  • Tasche
  • Langloch
  • Oberfläche
  • Breite
  • Kugel
