Verfügbar in SOLIDWORKS MBD.

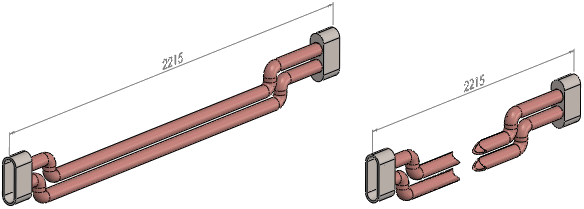

Sie können mit dem Werkzeug Modell-Bruchkantenansicht Bruchkanten zu Modellen hinzufügen. Modell-Bruchkantenansichten werden als Konfigurationen gespeichert.
Modellbruchkantenansichten, auch als Teilansichten oder unterbrochene Ansichten bezeichnet, sind hilfreich, wenn Sie Modellkomponenten verkürzen müssen, insbesondere für technische Dokumentations- und Marketingzwecke.
Die Bruchkantenansichten verwenden traditionelle Bruchformen, einschließlich Rohrbruchkanten, Zickzack-Bruchkanten und gerader Bruchkanten. Zur Definition der einzelnen Bruchkanten werden zwei Ebenen verwendet. Mithilfe von Ausrichtungssteuerelementen können Sie mehrere Schnitte in mehrere Richtungen machen.
