Controllo dei valori e visualizzazione dei valori minimo e massimo nei grafici di contorno

È possibile controllare in modo indipendente i valori minimi e massimi dei risultati della simulazione nei grafici di contorno (stato automatico o definito). È possibile scegliere un colore diverso da quello della gamma di colori predefinita per visualizzare i risultati che non rientrano nei limiti personalizzati definiti.

Nel PropertyManager Opzioni dei grafici sono disponibili nuove opzioni che consentono di personalizzare in modo indipendente i limiti minimo e massimo dei grafici dei risultati nonché controllare i contorni del colore dei risultati.

Valore massimo definito automaticamente Seleziona il limite massimo nel grafico di contorno come calcolato dal software.

Deselezionare questa opzione per impostare un valore massimo personalizzato per il grafico di contorno.

Specificare il colore per i valori oltre il valore massimo Applica il colore selezionato (impostato in ) alle regioni del modello con valori dei risultati al di sopra del valore massimo impostato in Max .
Per migliorare la visibilità del grafico di contorno, è possibile scegliere un colore non compreso nella gamma di colori predefinita del tracciato del grafico. Se non si specifica un colore per Specificare il colore per i valori oltre il valore massimo, per impostazione predefinita viene applicato un colore grigio.
Valore minimo definito automaticamente Seleziona il limite minimo nel grafico di contorno come calcolato dal software.

Deselezionare questa opzione per impostare un valore minimo personalizzato per il grafico di contorno.

Specificare il colore per i valori inferiori al minimo Applica il colore selezionato (impostato in ) alle regioni del modello con valori dei risultati al di sotto del valore minimo impostato in Min .
Grafico di spostamento mostrato con i valori minimo e massimo definiti automaticamente.

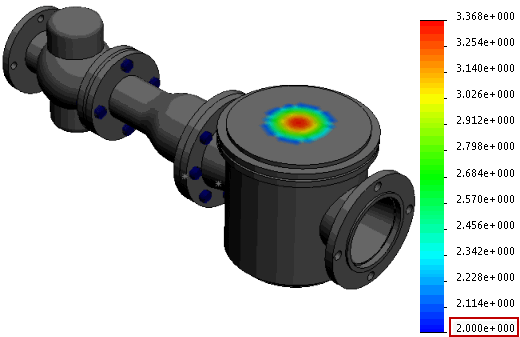

Grafico di spostamento mostrato con il valore minimo impostato su 2,0 mm in Min . Le regioni del modello con risultati di spostamento inferiori a 2 mm vengono mostrati nel colore grigio selezionato in .
