Lo strumento di appiattimento offre un maggiore controllo e più varianti di superfici che si possono appiattire. È possibile appiattire qualsiasi faccia, superficie o gruppo di facce con geometrie interne quali fori o tagli estrusi.
È possibile selezionare le curve e gli schizzi sulla superficie da appiattire. È inoltre possibile selezionare curve, schizzi e bordi sulla superficie in modo che siano tagli di scarico o linee di divisione. Quando vengono selezionate nell'area grafica o nell'albero di disegno FeatureManager, queste entità vengono visualizzate nel PropertyManager Appiattire.
Per appiattire una superficie:
- In una parte aperta fare clic su Appiattire
(barra degli strumenti Superfici) oppure scegliere .
Viene visualizzato il PropertyManager Appiattire.
- Selezionare le facce nell'area grafica o nell'albero di disegno FeatureManager.
- Quindi selezionare un vertice.

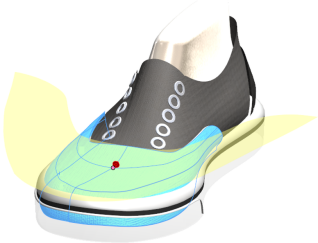

Viene visualizzata un'anteprima della superficie appiattita.
- Nel PropertyManager fare clic su Tagli di scarico.
Si possono selezionare curve o schizzi come tagli per scaricare lo stress sulla superficie appiattita. Nell'esempio, le entità di schizzo sono perpendicolari al bordo.
Si può anche scegliere se includere o meno i tagli di scarico.
- Si possono trasporre altre entità di schizzo, curve o linee su una superficie appiattita. Non è tuttavia possibile modificare lo schizzo in una funzione superficie appiattita. Per utilizzare le entità in altri schizzi, usare lo strumento Converti entità.
- Per aggiungere un grafico di deformazione, fare clic con il pulsante destro del mouse sulla superficie appiattita nell'area grafica e selezionare Grafico di deformazione.
