На уровне документа можно задать параметры черчения для позиций. Можно изменить эти настройки в окне PropertyManager. Доступно для документов всех типов.
Чтобы открыть эту страницу, выполните следующее действие.
Откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), перейдите на вкладку Свойства документов и выберите .
Базовый стандарт позиций
Стандарт базовых позиций
|
Выберите стандарт. -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
ГОСТ
-
GB
|
Стиль выноски
Стиль выноски
|
Выбрать: стиль. |
Толщина выноски
|
Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Стиль рамки
Стиль рамки
|
Устанавливает стиль формы, окружающей текст. |
Толщина рамки
|
Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Текст
Шрифт
|
Нажмите, чтобы изменить шрифт.
|
Верхняя
|

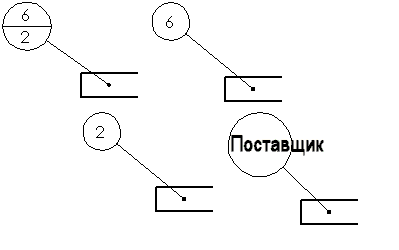

Для верхней части позиции Разделительная окружность или для позиций остальных типов выберите значения следующих параметров:-
Текст
-
Номер позиции
-
Количество
-
Свойства пользователя
Верхний применяется к единичной позиции или позициям "одна над другой". |
|
Нижняя
|
Для нижней части позиции Разделительная окружность выберите значения следующих параметров:-
Текст
-
Номер позиции
-
Количество
-
Свойства пользователя
|
|
Отображение выноски
Отображение выноски
|
Выберите из:
-
Прямая
-
Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
-
Использовать длину выноски документа. Извлекает длину выноски из настроек страницы Примечания.
-
Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
|
Слой
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов "Слой").
Одна позиция
Стиль
|
Выберите значение Нет, чтобы текст позиции отображался без рамки, или выберите форму позиции. По умолчанию используется Круглая.
|
|
|
Скругленный |
Треугольный |
|
|
Шестиугольник |
Рамка |
|
|
Ромб |
Пятиугольник |
|
|
Разделительная окружность |
Флаг - Пятиугольный |
|
|
Флаг - Треугольник |
Подчеркнутый |
|
|
Квадратный |
Квадрат/окружность |
|
|
Проверить |
Нет |
Размер
|
Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции). |
|
Группа позиций
Стиль
|
Выберите форму позиции. |
|
Размер
|
Выберите размер (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции).
|
|
Компоновка авто-позиций
|
|
Квадратная компоновка |
