Mise à jour de bulles créées avec l'annotation Bulles automatiques

Pour mettre à jour des bulles existantes avec Bulles automatiques :

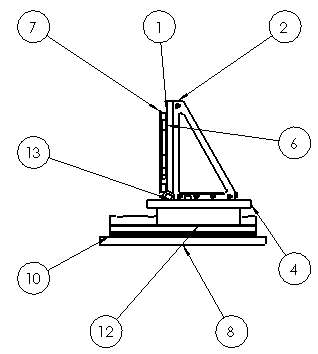

  1. Dans une vue de mise en plan contenant une nomenclature et des bulles possédant un numéro d'article comme texte de bulle, cliquez sur Insertion > Annotations > Bulles automatiques . L'exemple suivant montre les bulles automatiques insérées.
  2. Dans le PropertyManager Bulles automatiques, sous Modifier les bulles :
    1. Sélectionnez Remplacer les bulles pour supprimer toutes les bulles comportant un numéro d'article comme texte de bulle et insérer les bulles comme spécifié par le PropertyManager Bulles automatiques.
    2. Sélectionnez Réorganiser les bulles existantes pour modifier l'ordre des bulles existantes.

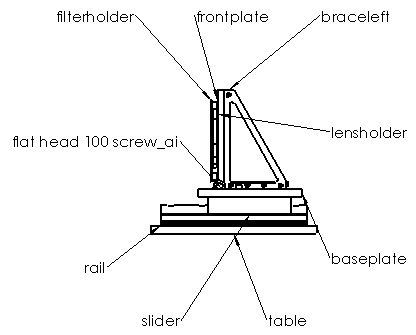

  3. Si vous sélectionnez Remplacer les bulles, vous pouvez spécifier n'importe quel paramètre de bulle automatique. Dans cet exemple, dans Réglages des bulles, Style est défini sur Aucun et Texte de la bulle sur Nom de fichier.

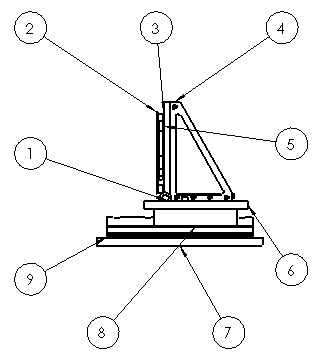

  4. Si vous sélectionnez Réorganiser les bulles existantes, vous pouvez uniquement modifier les paramètres de Numéro d'article, y compris Commencer à et Incrément, et vous pouvez spécifier l'option Suivre l'ordre de l'assemblage ou Ordre séquentiel. Dans cet exemple, Commencer à est 1, Incrément est 1 et Ordre séquentiel est sélectionné.
  5. Cliquez sur PM_OK.gif.
Pour ordonner les bulles séquentiellement, vous devez disposer d'une nomenclature dans la mise en plan.
