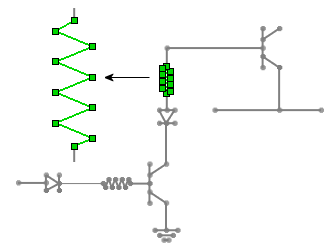

Blöcke in Teilen und Baugruppen

Anwendungsbereiche

Extras

Block erstellen	Wandelt Skizzenelemente in Blöcke um. Ein Block wird im FeatureManager unter der zugehörigen Skizze durch das Symbol gekennzeichnet.
Block bearbeiten	Fügen Sie Skizzenelemente hinzu, oder entfernen Sie diese. Ändern Sie Bemaßungen und Beziehungen. Sie können Beziehungen zwar zwischen Skizzenelementen im selben Block, aber nicht zu externen Skizzenelementen hinzufügen.
Block einfügen	Erstellen Sie mehrere referenzierte Kopien vorhandener Blöcke, oder suchen Sie mit der Durchsuchen-Funktion nach Blöcken, um Blöcke in Teilen, Baugruppen oder Blöcken abzurufen.
Hinzufügen/Entfernen	Entfernen Sie Skizzenelemente aus einem Block, oder fügen Sie einem Block Skizzenelemente hinzu.
Modellneuaufbau	Führt einen Modellneuaufbau durch und aktualisiert durch den Block die Eltern-Skizzen.
Block speichern	Speichert den Block und fügt die Erweiterung .sldblk hinzu.
Block auflösen	Löst den Block auf. Das Auflösen einer referenzierten Blockkopie gilt nur für diese referenzierte Kopie des Blocks.
Riemen/Kette	Erstellt durchgehende tangentiale Linien und Bögen, die die Riemen- oder Kettenbahn darstellen.

Funktionen

• Erstellen Sie Blöcke mit 2D-Skizzen oder 2D-Skizzen auf 3D-Skizzierebenen.
• Kombinieren von importierten 2D-Blöcken mit 2D-Skizzen, die auf 3D-Skizzierebenen erstellt wurden.
• Importieren von in 2D gespeicherten Blöcken in eine 3D-Skizze.
• Vor- oder Nachauswahl von Elementen, die in den Block eingefügt werden sollen.
• Wählen Sie Blöcke aus, um bestehende Beziehungen anzuzeigen, neue Beziehungen hinzuzufügen etc.
• Spiegeln oder Skalieren von Blöcken oder Erstellen eines Musters von Blöcken.
• Fügen Sie eine Traktionsbeziehung-Beziehung hinzu, um relative Rotationszwangsbedingungen zwischen Blöcken zu erstellen.
• Erstellen von eingebetteten Blöcken (Blöcke innerhalb von Blöcken).
• Umwandeln oder Offset von Elementen innerhalb desselben Blocks.
• Umwandeln von Elementen aus einem anderen Block.
  Wenn Sie beim Übernehmen der Elemente einen anderen Block verwenden, ist die resultierende Geometrie nicht mit der ursprünglichen Geometrie assoziativ.
• Skizzieren von neuen Elementen während der Bearbeitung eines Blocks, um zwischen den neuen Skizzenelementen und dem bearbeiteten Block Beziehungen zu erstellen.
• Kopieren und Einfügen zwischen Skizzen und Zeichnungen.
