スケッチ エンティティまたはスケッチ ツールでのスケッチ

スケッチ エンティティ ツール、またはスケッチ ツールでスケッチを開始するには：

  1. 次のいずれかを行います。
    • スケッチ ツールバーのスケッチ エンティティ ツール (直線、円など) をクリックします。
    • スケッチ ツールバーで スケッチ Tool_Sketch.gif をクリックするか、挿入 (Insert) > スケッチ (Sketch) をクリックします。

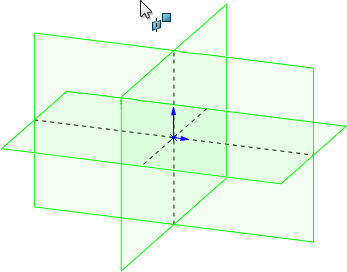

  2. 表示されている３つの平面（正面（Front Plane）、平面（Top Plane）、右側面（Right Plane）)の中から１つ選択します。

  3. スケッチ エンティティ ツールを使用してスケッチを作成するか、またはスケッチ ツールバーからツールを選択してスケッチを作成します。
  4. スケッチ エンティティに寸法付けします。
  5. スケッチを終了するか、フィーチャー ツールバーの 押し出しボス/ベース Tool_Extruded_Boss_Base_Features.gif または 回転ボス/ベース Tool_Revolved_Boss_Base_Features.gif をクリックします。
