Комментарии

Текстовые заметки добавляются к элементам дерева конструирования FeatureManager (сборки, компоненты, элементы, эскизы и т.д.) аналогично заметкам Post-It®. В текстовые заметки можно добавлять отметку даты и времени.

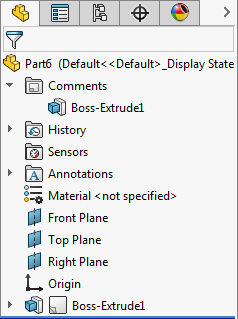

При добавлении в документ первого комментария создается папка Заметки в дереве конструирования FeatureManager. Текстовые заметки появятся во всплывающих подсказках в папке Заметки и в дереве конструирования FeatureManager для элемента.

К каждому элементу можно добавить только одну заметку.

Комментарии в дереве конструирования FeatureManager

  • Добавить комментарии можно практически к любому узлу в дереве конструирования FeatureManager. Возможность добавления комментариев распространяется на следующие узлы:
    • Сопряжения (все типы)
    • Папка сопряжений или группа сопряжений
    • Папки
    • Датчики
    • Material
    • Виды примечаний
    • Блоки
    • Папка "Твердые тела"
    • Папка "Тела поверхности"
    • Узлы листового металла
    • Ссылки на сопряжения
  • Для более удобного поиска комментариев можно включить индикаторы комментариев.
  • Можно добавить отдельные комментарии, не прикрепленные к элементу или узлу в дереве конструирования FeatureManager.
  • При создании или редактировании комментария можно прикрепить изображение или снимок экрана с моделью.
  • Комментарии элементов можно просматривать в PropertyManager.
  • При добавлении комментария к элементу к комментарию автоматически добавляется метка времени.
  • Все комментарии можно посмотреть в одном диалоговом окне. Можно экспортировать комментарии в документ Microsoft Word.
Подобное поведение в отношении комментариев также актуально в ConfigurationManager.

Добавление заметки

Чтобы добавить заметку:

  1. Нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager и выберите пункт Заметка > Добавить заметку .
  2. В окне сообщения введите текст. Нажмите Отметка даты и времени, чтобы добавить текущую дату и время.
  3. Нажмите Сохранить и закрыть.

Добавление отдельных комментариев

Можно добавить отдельные комментарии, не прикрепленные к элементу или узлу в дереве конструирования FeatureManager.

Для добавления отдельных комментариев:

  1. Нажмите Добавить комментарий (панель инструментов "Стандартная").
  2. В окне Комментарий введите комментарий и нажмите Сохранить и закрыть.
    Отдельный комментарий будет добавлен в папку Комментарии в дереве конструирования FeatureManager.
    Также можно нажать правой кнопкой мыши на папку Комментарии и выбрать Добавить комментарий, чтобы добавить отдельные комментарии.

Включение индикаторов комментариев

Для более удобного поиска комментариев можно включить индикаторы комментариев в дереве конструирования FeatureManager.

Для включения индикаторов комментариев:

  1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на верхний узел.
  2. Выберите Отобразить дерево > Отобразить индикатор комментариев.
    Визуальные индикаторы отображаются в дерево конструирования FeatureManager, указывая, существуют ли комментарии.



Редактирование заметки

Чтобы отредактировать комментарий:

  1. Нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager, к которому добавлена заметка, и выберите Заметка > Изменение заметки.
  2. Отредактируйте комментарий, затем нажмите Сохранить и закрыть.

Удаление комментариев

Чтобы удалить комментарий:

Нажмите правой кнопкой мыши на элемент в дереве конструирования FeatureManager, у которого есть комментарий, и выберите Заметка > Удалить заметку, затем Да, чтобы подтвердить удаление.

Добавление изображений и снимков экрана в комментарии

В комментарии можно добавлять изображения и снимки экрана. При добавлении комментария к элементу к комментарию автоматически добавляется метка времени.

Чтобы добавить изображения и снимки экрана в комментарии:

  1. Нажмите Добавить комментарий (панель инструментов "Стандартная").
  2. В окне Комментарий выберите из следующих значений.
    • Вставить изображение . Позволяет найти изображение и добавить его в комментарий с предварительным просмотром.
    • Вставить снимок экрана . Добавляет изображение графической области в комментарий с предварительным просмотром.
  3. Нажмите кнопки "Сохранить" и "Закрыть".

Просмотр и редактирование заметок в PropertyManager

В PropertyManager можно просматривать и редактирования заметки элемента.

Для просмотра и редактирования заметок в PropertyManager:

  1. Выберите Инструменты > Параметры > Параметры системы > Совместная работа.
  2. В диалоговом окне Отобразить комментарии в PropertyManager.
  3. В графической области выберите элемент, к которому прикреплен комментарий, и нажмите Редактировать элемент .
  4. В окне PropertyManager в разделе Комментарий выберите Редактировать.
  5. Измените комментарий и нажмите Сохранить и закрыть.
  6. Нажмите .
