Свойства документа - Размеры

На уровне документа можно задать параметры черчения для всех размеров. Доступны для всех типов документов.

Размеры, вставленные с помощью команды Вставить элементы модели, DimXpert и других автоматизированных методов, размещаются в предопределенных месторасположениях, которые располагаются из чертежного вида. Вы устанавливаете предопределенные месторасположения в данном диалоговом окне.

Чтобы открыть это диалоговое окно, выполните следующие действия.

Откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), выберите Свойства документа и нажмите Размеры.

Общий чертежный стандарт

Общий чертежный стандарт Заимствован из выбранных настроек страницы "Чертежный стандарт".

Текст

Шрифт

Нажмите, чтобы изменить шрифт.
Каждый раз при изменении шрифта размера шрифт размера любого типа на уровне всего документа изменится соответствующим образом.

Двойной размер

Отображение двойных размеров Выберите параметр отображения размеров с использованием двойных единиц.
Отобразить двойные единицы измерения Выберите, чтобы отобразить единицы измерения для второго набора размеров.
Положение значения размера Сверху
Снизу
Справа
Слева

Первичная точность

Точность единиц измерения Выберите для значения число разрядов после запятой.
PM_Tol_Precision_DualDim.gif Точность допуска Выберите для допуска число разрядов после запятой.
  Связь параметра точности с моделью Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков с моделью.

Двойная точность

Точность единиц измерения Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой.
PM_Tol_Precision_DualDim.gif Точность допуска Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой.
  Связь параметра точности с моделью Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков для дополнительных единиц измерения с моделью.

Отображение дробей

Стиль, стиль отображения размеров, выраженных дробью







Размер стека, размер вертикальных простых дробей, выраженный в процентах от полного размера



Отобразить знак двойного штриха ("), отображение знака знака двойного штриха в дробных размерах



Включить ноль в начале для значений меньше 1"
Дробные размеры доступны только для отображения длины в единицах IPS (дюйм-фунт-секунда).

Величина размера вертикальной простой дроби в процентах


100%
50%

Выноски с полкой

Длина выноски Введите значение длины выпрямленной части выноски.
Продолжить до текста Плечи выносок растягиваются до конца линии текста размера.

Стрелки

Размер

Укажите значения в трех полях размера стрелок.

Выберите Масштабировать по высоте размера, чтобы изменить размер стрелки в соответствии с высотой выносной линии размера.
Стиль
В списке выберите стиль и нажмите кнопку, соответствующую стилю размера:
  • Кнопка arrow_out.png
  • Кнопка arrow_smart.png

Расстояния смещения

Расстояния смещения

Устанавливает расстояния размеров от модели и от каждого месторасположения (как указано красными штриховыми линиями ниже). Расстояние смещения должно соответствовать значениям в параметре Расстояния смещения. Расстояния смещения по умолчанию - 0,40 дюймов (10,16 мм) от кромки модели и 0,25 дюймов (6,35 мм) между размерами.
Зазоры
Для размеров базовой линии укажите расстояния смещения.
  • Между моделью и первой выносной линией размера
  • Между выносными линиями размеров
Эти значения управляют расстояниями между размерами, смещенными по отношению друг к другу и от кромки модели при использовании быстрого размера.
Расположение вида примечаний

Выберите, чтобы использовать данные для расстояний смещения из вида примечаний. (См. Вид примечаний в PropertyManager.) Отмените, чтобы ввести зазоры.

Разрыв выносных линий

Зазор

Задайте зазор в разъединенных выносных линиях и выносках.

Разрыв только вокруг стрелок размеров

Выберите параметр отображения разрывов только при пересечении линий и стрелок.
Чтобы разорвать линии размеров, выберите размер и параметр Линии разрыва в PropertyManager. При разрыве размерных линий, они разрываются рядом с другими линиями. При значительном перемещении размера, они возможно не разорвутся рядом с другими линиями. Чтобы обновить отображение, отмените выбор параметра Линии разрыва для выбранного размера и выберите параметр Линии разрыва повторно.

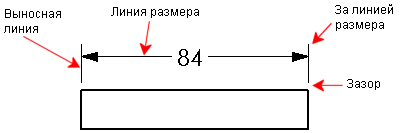

Выносные линии

Зазор

Укажите расстояние между моделью и выносными линиями размера. Это значение также контролирует зазор между выносными линиями и указателями центра.

Продление выносной линии

Укажите длину, на которую выносная линия превышает линию размера.



Параметры

Нули в начале
Стандарт Нули в начале ставятся в соответствии с общим чертежным стандартом.
Отобразить Нули перед запятой отображаются.
Удалить Нули в начале не отображаются.
Незначащие нули
Авто Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO.
Стандарт Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994.
Отобразить Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для Единиц измерения.
Удалить Незначащие нули не отображаются.
Отобразить единицы измерения

Выберите, чтобы отобразить единицы измерения в чертежах.
Добавить скобки по умолчанию

Выберите, чтобы размеры отображались в скобках.

Для установки цвета нажмите Инструменты > Параметры > Настройки пользователя > Цвета. В Настройки схемы цвета выберите Размеры, Не импортированные (Управляемые).
Текст по центру между выносными линиями

Выберите, чтобы размеры отображались в центре между выносными линиями. Данный параметр также выбирает кнопку dim_center.pngкнопку dim_center.png в PropertyManager, где содержится параметр Размер по центру.

При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.
Включить префикс в поле основного допуска

Выберите, чтобы при указании префикса включить его в поля допуска.
Отобразить двойные основные размеры в одном поле

Выберите, чтобы включить двойные размеры в одном поле основного допуска.
Отобразить размеры с разрывом в видах с разрывом

Выберите для разъединения размерных линий в видах с разрывом.
Применить обновленные правила
Выберите этот параметр, чтобы обновить вертикальное выравнивание плеч выносок с полкой по центру соответствующей линии текста размера в рамке управления элементом геометрических размеров и допусков. Существующие измерения будут отображаться без изменений, пока не будет применен этот параметр. После применения параметр становится недоступным.
Предыдущие правила
Обновленные правила

Размеры диаметра, созданные в более ранних версиях, чем SOLIDWORKS 2015, не образовали автоматически выносные линии при нанесении размера диаметра на геометрию, выходящую за пределы области среза или представления детали. Выберите Применить обновленные правила, чтобы принудительно применить более ранние размеры и отобразить выносные линии на размерах диаметра.

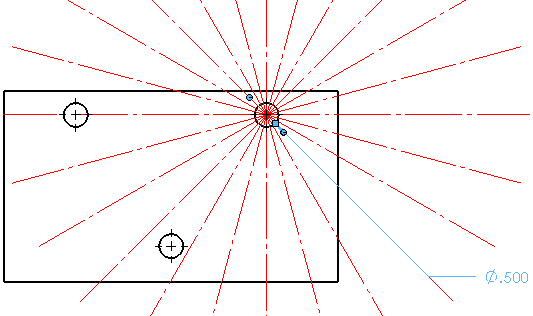

Выноска привязки угла по радиусу/диаметру

Изменение интервала угла привязки, используемого при перетаскивании размеров диаметра, радиальных размеров или размеров фаски по радиальным месторасположениям.

Допуск

Нажмите, чтобы задать допуск.
