板金フィーチャーのミラー（Mirroring Sheet Metal Features）

板金フィーチャーを、既存の板金部品の中心にある平面でミラーすることが可能です。

ミラー可能な板金フィーチャーには以下が含まれます：

• エッジ フランジ
• とめつぎフランジ

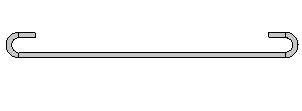

• ヘム （Hem）
• ベース フランジ/タブ （Base Flange/Tab）
• 閉じたコーナー（Closed Corner）

板金フィーチャーをミラーコピーするのに使用する平面は、ベース フランジのエッジ間の中央に位置付けされている必要があります。

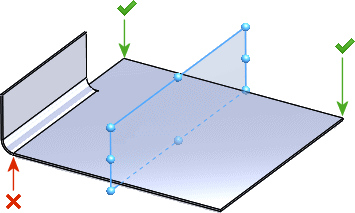

ベース フランジの 2 つのエッジ間にある エッジ フランジをミラーするには、平面を中央に配置します（緑の矢印）。 2 つのエッジの 1 つに、エッジ フランジで作成されたエッジを選択してはいけません（赤の矢印）。

板金フィーチャーをミラーするには：

1. 板金部品を作成します。


   板金フィーチャーのミラーに既存の平面を使用できるように、スケッチの作成と寸法付けを行ってください。
2. ベース フランジの 2 つのエッジ間の中央に配置される平面を作成します。


3. 以下の板金フィーチャーのいずれかをクリックするか、あるいは挿入 (Insert) > 板金 (Sheet Metal) をクリックします：
   • エッジ フランジ
   • とめつぎフランジ
   • ヘム(Hem)
   • ベース フランジ/タブ
   • 閉じたコーナー

4. フィーチャー ツールバーのミラー（Mirror） をクリックするか、挿入 (Insert) > パターン/ミラー (Pattern/Mirror) > ミラー (Mirror) をクリックします。
5. PropertyManager で次の操作を行います：
   1. ミラー面/平面 (Mirror Face/Plane) の下にあるミラー面/平面 (Mirror Face/Plane) に対して、ベース フランジの 2 つのエッジ間に中央配置された平面を選択します。
   2. ミラー コピーするフィーチャー で、ミラー コピーするフィーチャー に対して板金フィーチャーを選択します。
6. をクリックします。
