Sprawdzanie symetrii części lub złożenia względem wybranej płaszczyzny

  1. Przy otwartej części lub złożeniu, należy wybrać płaszczyznę w drzewie operacji FeatureManager i kliknąć Sprawdzenie symetrii tool_symmetry_check_utilities.gif (pasek narzędzi Narzędzia).
    Pojawi się menedżer właściwości PropertyManager Sprawdzenie symetrii z wstępnie wybraną płaszczyzną.

  2. Dla złożeń z podzespołami, należy wybrać Traktuj podzespoły jako komponenty, zależnie od potrzeb.
    Wybranie tej opcji sprawdza symetrię pod kątem podzespołów w obrębie złożenia, ignorując komponenty podzespołu. Anulowanie jej wyboru uwzględnia komponenty podzespołu w sprawdzeniu symetrii złożenia.
  3. Aby modyfikować kolor dla sprawdzonych symetrycznych komponentów złożenia, należy:
    1. W Ustawienia kolorów, wybrać Symetryczne komponenty i kliknąć Edytuj kolor.
    2. Zmodyfikować kolor i kliknąć OK.

    Podobnie można modyfikować ustawienia koloru dla asymetrycznych komponentów złożeń lub unikatowych, symetrycznych i asymetrycznych ścian części.

  4. Kliknąć Sprawdź.

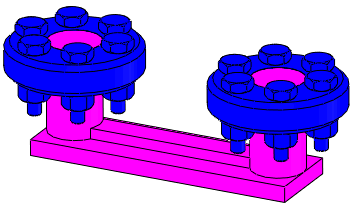

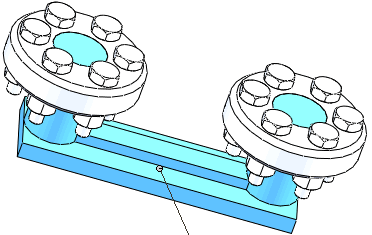

    Sprawdzone symetryczne i asymetryczne komponenty złożenia lub ściany części są wyświetlone w swoich przypisanych kolorach.

  5. Kiedy wybierzmy komponent złożenia lub ścianę części wyszczególnioną w Wyniki sprawdzenia symetrii, komponent lub ściana jest podświetlona w obszarze graficznym.

  6. Aby zapisać raport sprawdzenia symetrii, należy kliknąć Zapisz raport.
  7. Zamknąć menedżera właściwości PropertyManager Sprawdzenie symetrii lub kliknąć Sprawdź ponownie, aby uruchomić kolejne sprawdzenie symetrii.
