Można utworzyć kroki widoku rozstrzelonego, które obracają komponent z translacją liniową lub bez niej.
Aby utworzyć widok rozstrzelony w złożeniu, kliknąć .
Aby uwzględnić obrót w kroku widoku rozstrzelonego, należy:
- W otwartym menedżerze właściwości PropertyManager wybrać komponenty do obrócenia w kroku rozstrzelenia.
Pojawią się uchwyty obrotu i translacji.

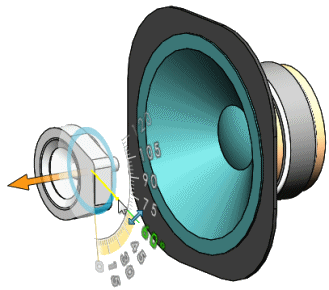

- Wybrać uchwyt obrotu kierunkowego i obrócić do żądanej pozycji.
Można uwzględnić obrót i translacja w tym samym kroku rozstrzelenia. Można również edytować wartość odległości translacji i kąta obrotu w kroku rozstrzelenia w menedżerze właściwości PropertyManager.
- Aby dokończyć krok rozstrzelenia, należy kliknąć Gotowe.
