Можно выровнять размеры и заметки несколькими способами путем использования линий формирования, сеток и инструментов выравнивания.
Линии формирования
Можно выровнять размеры и заметки путем использования линий формирования, которые отображаются при перетаскивании.
Перетащите размеры или заметки за их текст в новое месторасположение. Воспользуйтесь линиями формирования для их выравнивания и расположения.
|

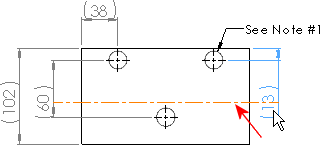

| Перетащите размер и «привяжите» его к тексту другого размера, как указано пунктирной линией формирования. |
|

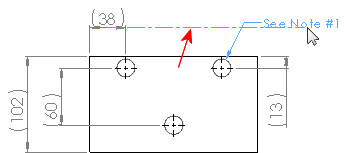

| Перетащите заметку и «привяжите» ее к тексту размера, как указано пунктирной линией формирования. |
Чтобы временно отключить привязку, удерживайте нажатой клавишу Alt.

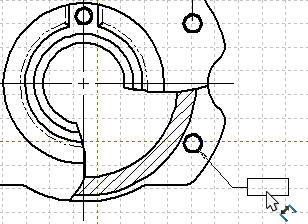

Сетки
Можно перетащить и привязать размеры (не заметки) к сетке.
Включите отображение сетки и установить шаг между линиями масштабной сетки в .
Инструменты для выравнивания
Только инструменты выравнивания размеров (Выровнять по параллели/концентрично и Выровнять размеры коллинеарно/радиально) создают постоянное выравнивание. Перетаскивание к линии формирования или привязка к сетке не станет постоянным.
