Инструмент DimXpert ускоряет процесс применения справочных размеров путем применения размеров в чертежах, чтобы полностью определить элементы, связанные с производством, такие как массивы, прорези и карманы.
Инструмент DimXpert доступен в окне Размер PropertyManager (Менеджер свойств). Требуется выбрать кромку элемента, на которую будет нанесен размер, а затем с помощью DimXpert для элемента будут применены все размеры, имеющие отношение к этому чертежному виду.
Инструмент DimXpert отличается от инструмента
Авто-нанесение размеров
, поскольку он имеет следующие особенности:
- Распознает массивы (линейные и круговые размеры с количеством экземпляров) и зенкованные отверстия.
- Обеспечивает предсказуемые результаты. Например, при выборе в DimXpert кромки размеры будут нанесены только на элемент, представленный кромкой. При использовании автоматического нанесения размеров, возможно, на некоторые элементы будут нанесены ненужные размеры.

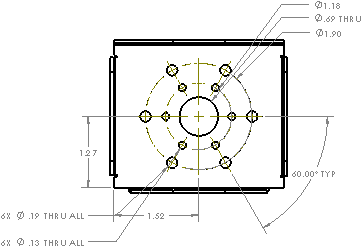

При использовании DimXpert для нанесения размеров в массивах отверстий вы можете увидеть сообщение о том, что обозначение отверстия не сможет параметрически обновляться при внесении изменений в связанные элементы. Если массив отверстий не был создан как массив Отверстий под крепеж, любые изменения модели не повлекут за собой изменение обозначения отверстия.
