SOLIDWORKS 3DEXPERIENCE uygulamalarında, kullanıcılar tasarımlarını .SLDXML dosya biçiminde kaydedebilir. Bu .SLDXML dosya biçimlerindeki verileri kullanarak SOLIDWORKS parçaları ve montajları oluşturabilirsiniz.
.SLDXML dosyalarından SOLIDWORKS dosyalarına bilgi okumanın iki yöntemi vardır:
-
.SLDXML dosyasını SOLIDWORKS içinde açın ve aşağıdaki verileri yeni SOLIDWORKS parçası veya montajı dosyasına okutun:
- 3B model geometrisi
- Montaj yapısı
- Geometriye atanan renkler
Montaj yapısı, modelin görüntü durumunda temsil edilen renklerle birlikte SOLIDWORKS FeatureManager tasarım ağacında görünür.
- Geliştirilmiş SLDXML veri alışverişini SOLIDWORKS 3DEXPERIENCE Smartlink eklentisiyle birlikte kullanın. Eklenti SOLIDWORKS 3DEXPERIENCE uygulamaları kullanılarak oluşturulan tasarımlardan ilave verileri okumanıza olanak tanır. Bu verileri şunları oluşturmak için kullanabilirsiniz:
- Çizimler
- Montaj ilişkileri
- Çizim nesnelerinden çizim blokları

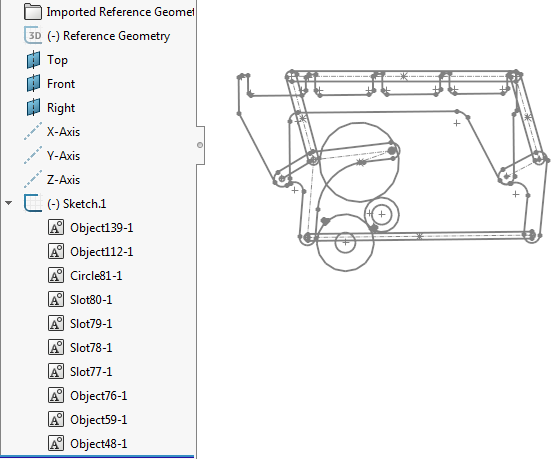

FeatureManager tasarım ağacında, çizimler doğru hiyerarşiyle görünür. .SLDXML dosyası esnek veya sert çizim grupları içeriyorsa çizim nesnelerini blok olarak okumayı seçebilirsiniz. SOLIDWORKS 3DEXPERIENCE uygulamalarında oluşturulan çizim kısıtlamaları SOLIDWORKS çizimi içindeki eşdeğer çizim kısıtlamalarına haritalanır. Aynı şekilde, tüm çizim objeleri eşdeğer SOLIDWORKS çizim objelerine haritalanır.
