При выборе Рассчитанная площадь прочности при растяжении (Соединитель-болт PropertyManager) программа рассчитывает площадь прочности при растяжении (At), что составляет минимальную область нарезного сектора болта в соответствии со следующей формулой: At = [(d3 + d2) / 2)]2 * π /4
- P = шаг, осевое расстояние между двумя смежными резьбами
- n = 1 / P, количество витков резьбы болта на дюйм (ANSI) или на миллиметр (ISO)
- d = номинальный диаметр тела болта

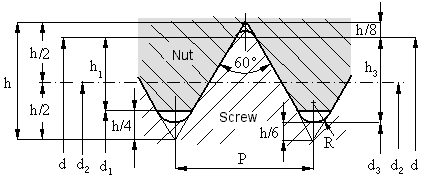

ISO Bolt threads
- d3 = d - 1.2268 * P
- d2 = d - 0.6495 * P
Таким образом, формула для площади прочности при растяжении: A
t = 0.7854 * [d - (0.9382 * P)]
2
Так как P = 1 / n, то At = 0.7854 * [d - (0.9382 / n)]2, где d измеряется в мм, а n - в витках/мм.
ANSI Threads
Подобный подход используется для вычисления площади прочности при растяжении:
At = 0.7854 * [d - (0.9743 / n)]2, где d измеряется в дюймах, а n - в витках/дюйм.
Справочная литература: Machinery's Handbook published by Industrial Press.
В таблице ниже приводится значения номинального диаметра болта и шага для болтов с резьбой ISO M large.
Табл. 1. Болты с резьбой ISO M Metric, ISO 724 (DIN 13 T1)
Номинальный диаметр d (мм) |
Шаг P (мм) |
M 1,60 |
0,35 |
M 2,00 |
0,40 |
M 2,20 |
0,45 |
M 3,00 |
0,50 |
M 4,00 |
0,70 |
M 4,50 |
0,75 |
M 5,00 |
0,80 |
M 6,00 |
1,00 |
M 8,00 |
1,25 |
M 10,00 |
1,50 |
M 12,00 |
1,75 |
M 16,00 |
2,00 |
M 20,00 |
2,50 |
M 24,00 |
3,00 |
M 30,00 |
3,50 |
M 36,00 |
4,00 |
M 42,00 |
4,50 |
M 48,00 |
5,00 |
M 56,00 |
5,50 |
M 64,00 |
6,00 |
