Вспомогательный вид похож на Проекционный вид, но развертывается перпендикулярно кромке существующего вида.
Можно создать вспомогательный вид вида сборки с разнесёнными частями.

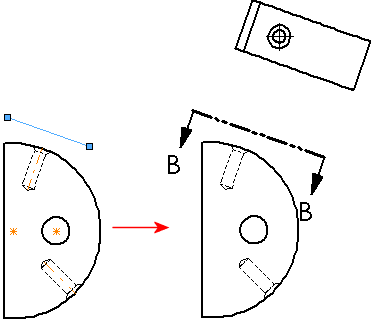

Можно использовать линии эскиза для сгиба. В данном примере для правильной ориентации вспомогательного вида воспользуйтесь перпендикулярными взаимосвязями между нарисованной линией и временной осью отверстия.
Пример: Использование вспомогательного вида
Для вспомогательного вида используется угловая кромка на виде спереди. Кромка находится справа сверху и стрелка вида помечена буквой C.
