La pestaña Lista de materiales muestra la lista de materiales de los elementos de SOLIDWORKS PDM o de un ensamblaje, dibujo, pieza o pieza de soldadura de SOLIDWORKS.
Para mostrar la pestaña Lista de materiales, haga lo siguiente:
En el diseño de pantalla grande, haga clic en el nombre del archivo y, a continuación, en la pestaña Lista de materiales.

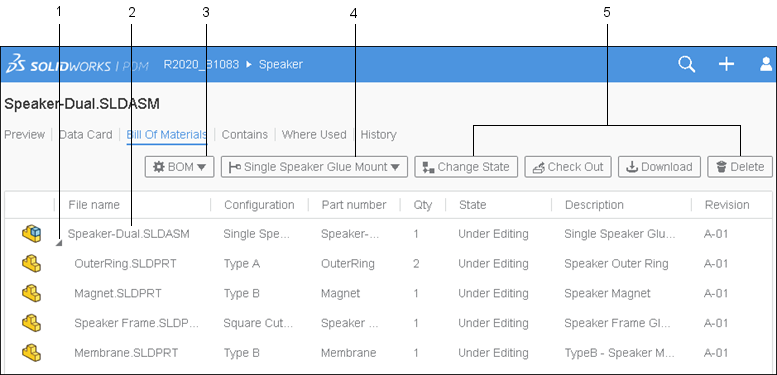

Ficha Lista de materiales
| 1 |
Ampliar o contraer |
Amplía o contrae las listas de materiales indentadas. |
| 2 |
Vista de tabla |
|
LDM
|
Muestra el elemento seleccionado para Indentada o Solo nivel superior.
|
|
| 3 |
Tipo de LDM y opciones |
Se muestra el nombre de la LDM seleccionada en la parte superior, junto con una lista de otras LDM, así como las opciones, en función de la que se haya seleccionado.
| LDM seleccionada |
Lista de LDM |
Opción de vista y versión de referencia |
| LDM |
LDM calculada, LDM de soldadura y Lista de cortes para pieza soldada, LDM de SOLIDWORKS |
Indentada, Sólo piezas, Sólo nivel superior, Como fueron creadas, Más reciente |
| LDM de soldadura o lista de cortes para pieza soldada |
LDM calculada, LDM de soldadura, Lista de cortes para pieza soldada |
- |
| LDM de SOLIDWORKS |
LDM calculada, LDM de SOLIDWORKS |
- |
|
| 4 |
Configuraciones u hojas |
Se muestra el nombre de la configuración o de la hoja seleccionada para LDM calculada, lista de cortes para pieza soldada y LDM de soldadura. |
| 5 |
Acciones |
Permite seleccionar opciones y realizar acciones en función de los permisos de usuario. - Cambiar estado
- Traer
- Descarga
- Eliminar
|
