SolidWorks eDrawings 用于 Macintosh

SolidWorks® eDrawings® 在 Macintosh® 操作系统上受支持。您可以打开 DXF/DWG、SolidWorks 和 eDrawings 文件。

附赠的 Mac® 操作系统 eDrawings 软件（用于 Mac 的 eDrawings）包含 Windows 版本的大部分功能，包括动画、测量和打印等。用于 Mac 的 eDrawings 支持英文、法文、德文、及日文。

打开启用审阅的文件可以激活 SolidWorks eDrawings Professional 工具（标注、移动、横截面等）。但是没有用于 Mac 的 SolidWorks eDrawings Professional。

除以下所列之外，用户界面与 Windows 版本相似：

• Windows 中使用按钮的一些工具只能通过菜单项使用。

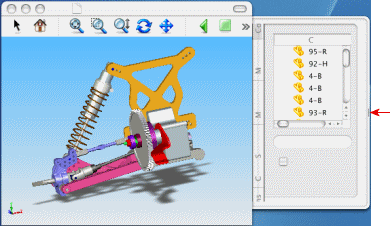

• SolidWorks eDrawings Manager 在图形窗口外打开。拖动图形区域旁边的按钮可以展开 eDrawings Manager。

• 要自定义工具栏，右键单击工具栏区域，然后选择自定义工具栏。

• 链接到配置的显示状态仍保持链接；您不能在 Macintosh 界面中关闭两者之间的链接。

只在 Macintosh 上可用的特征：

• 在 eDrawings Manager 中搜索零部件。在零部件清单下的搜索框中，键入零部件名称的头几个字符。单击 X 清除搜索。

• 聚光源输入器（搜索框位于监视器窗口的右上角）。查找所有包含特定零部件、配置、图纸名称或标注项的 eDrawings 文件（仅限 Tiger）。

• 将一 eDrawings 文件拖动到另一个文档，如文本文件，或拖动到剪贴板。

• 鼠标滚轮透明度。使整个 eDrawings Viewer 透明，这样您可看到背后的内容。按住 Ctrl+Alt/Option 并滚动鼠标滚轮。

• 将一标注文件拖动到 eDrawings Viewer 以将之打开。

• 图象的增强另存为类型：SGI 图象、Photoshop、PNG、MacPaint、TGA、及 QuickTime。

• 打印对话框选项增强：保存为 PDF、传真。

• 将模型反射的显示打开或关闭。在选项对话框中的一般选项卡上选取或消除显示反射。

• Macintosh 外观与感受。绘图器、工具栏、按钮，等。

Macintosh 上不受支持的项目：

• 模拟文件工具。模拟文件可以观阅，但无工具可使用，如网格、图例，等。

• 可嵌入为浏览器控件。

• 颁发许可（Professional 版）。

• 原本 SolidWorks 和 DWG 文件中的 OLE 图象。

• 概述工具。

• 密码设置。

• 受密码保护的 DWG 文件。

• 性能日志记录。

• 另存为 STL。

• 保存并发送为 exe、HTML 或 zip 文件。

• 在帮助中搜索。

• 关闭显示状态和配置之间链接的功能。
