幾何公差屬性
當您產生幾何公差符號時指定下列屬性。
要設定幾何公差的屬性，執行下列之一：
符號
選擇一個符號。
|
|
|
|
|
|
|
真直度 |
平坦度 |
真圓度 |
圓柱度 |
線條輪廓 |
|
|
|
|
|
|
|
曲面輪廓 |
平行 |
垂直 |
角度 |
圓偏轉度 |
|
|
|
|
|
|
|
完全偏轉 |
位置 |
同心度 |
對稱 |
無 |
材料狀況
選擇一個材料狀況。游標必須在公差或第一、第二、或第三方塊中才能插入一個材料狀況。
只有適合於所選符號的材料狀況才可以使用。
|
|
|
|
|
直徑 |
球形直徑 |
最大材料條件 |
|
|
|
|
|
最少材料條件 |
不管特徵的大小 |
相切平面 |
|
|
|
|
|
自由狀態 |
統計資料 |
投影公差 |
高度
如果您按一下投影公差
，請在高度中輸入一個投影公差區域 (PTZ)。

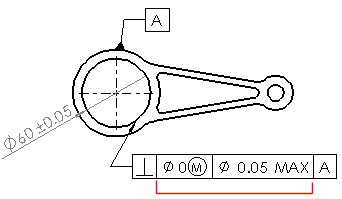

公差
為公差 1 及公差 2 輸入公差值。
基本單位公差
您可以在基本單位上套用平坦和直的公差。您可以在公差值之後加入正斜線 (/) 再輸入每單位區域或每單位長度準則來套用基本單位公差。
第一、第二、第三
為第一、第二、及第三基準輸入基準名稱及材料條件的符號。
框架
產生其他的框架。您可以依需要設定任意數量的框架。使用框架方塊來在框架間移動。您一次在對話方塊中只能看到兩個框架。
複式型態框架
合併兩框架的符號。
介於兩點間
如果公差值是套用到兩點或兩個圖元間，請輸入點的標示。
