自動尺寸配置 PropertyManager
自動尺寸配置工具
會自動將尺寸和公差套用至零件的製造特徵。
使用自動尺寸配置工具來標註零件的尺寸：
按一下自動尺寸配置 （DimXpert 工具列），或依次按工具、DimXpert、自動尺寸配置。
設定下述的 PropertyManager 選項。
按一下
。
自動尺寸配置工具隨即套用尺寸和公差。按此處來獲得過程操作的詳細資訊。
一般程序包括設定這些項目：
零件和公差類型
基準或參考特徵
要套用尺寸和公差的特徵
註解:
此工具的目標是使用一組選定的參考或基準特徵，來完全限制所選特徵的尺寸和位置。
工具並不會刪除或置換預先存在的尺寸和公差。它只會套用適用的其他尺寸和公差，以便完全限制特徵。
除了以對基準或參考基準面的角度套用角度尺寸到基準面上的選項外，工具不會產生角度尺寸來定位來自基準或參考特徵的特徵。要啟用此選項，請依次按工具 > 選項 > 文件屬性 > DimXpert > 位置尺寸，然後按一下在傾斜基準面尺寸配置下的一個選項。
設定
零件類型：
根據零件的製造方法來定義零件。
|
稜柱
當使用幾何作為公差類型時，DimXpert 就會套用定位公差來設定鑽孔和填料的位置。
對註記視角而言，大小尺寸會顯示為具有開放導線的標註。 |
 請注意 30mm 填料所套用之幾何公差的差異，以及用來描述這些差異的註記視角
|
|
|
|
|
|
|
車削
當使用幾何作為公差類型時，DimXpert 就會套用圓形偏轉公差來設定鑽孔和填料的位置。
對註記視角而言，大小尺寸會顯示為與軸平行的直線尺寸。 |
|
|
公差類型：
控制如何設定與基準或參考特徵相關的大小特徵（鑽孔類型、溝槽、凹口、寬度和圓錐）、凹陷及曲面的位置。
|

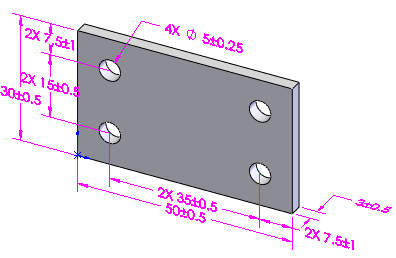

加號及減號
DimXpert 使用直線加號和減號尺寸來設定特徵的位置。
DimXpert 不會以加號和減號模式來套用尺寸至曲面特徵。 |
加號及減號與幾何的主要不同，在於 DimXpert 控制四孔複製排列的方法，以及處於幾何模式時套用公差以建立基準特徵之間關聯的方法。 |
|
|
|
|
|

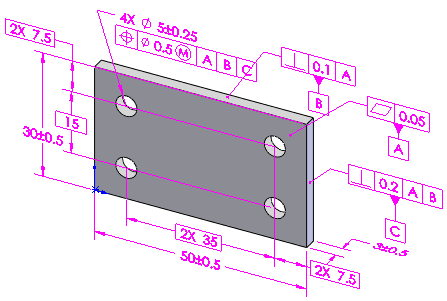

幾何
DimXpert 會利用定位和圓形偏轉公差來設定軸特徵的位置。凹陷和曲面則是以曲面輪廓來設定位置。 |
要顯示位置尺寸，您必須選擇選項  、文件屬性、DimXpert、幾何公差、然後選擇產生基本尺寸。 |
|
複製排列尺寸標註:
讓您套用線性或極性加號及減號的尺寸配置。
|

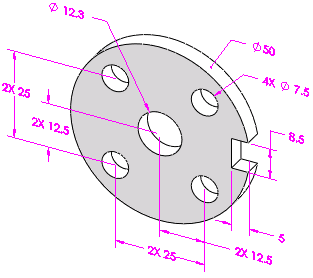

線性
找出所有相對於所選參考特徵的 DimXpert 特徵，如果適用的話，使用加減號的尺寸。 |
|
|
|

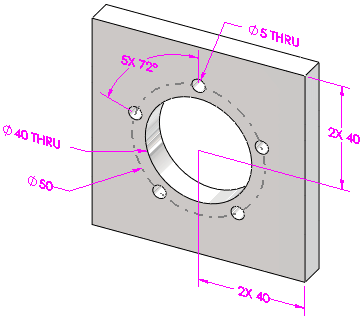

極性
套用包含定義螺栓圓形的軸特徵的 DimXpert 複製排列特徵。
設定辨識為複製排列的鑽孔的最小數量。 |
|
|
參考特徵（適用於加號及減號）/基準選擇（適用於幾何）
定義第一、第二和第三參考特徵（適用於加號及減號配置），或基準（適用於幾何配置）。
參考特徵
請選擇要使用的一到三種參考特徵，以產生直線加號及減號位置尺寸。DimXpert 會根據 ASME Y14.5.1M-1994 建立基準參考畫格所定義的規則來驗證特徵。例如，選擇平行於另一平面的兩個平面就會產生錯誤。
基準選擇
選擇要使用的第一基準，然後選用第二和第三基準，以產生幾何公差。DimXpert 會根據 ASME Y14.5.1M-1994 來驗證基準組。
支援的參考或基準特徵：
|
範例 |
|
|
|
|
|
三個互相垂直的平面是最常見的範例，並可提供完善的原點。 |
|
|
|
|
|
對於這些對稱車削零件類型而言，都可以順利使用此平面和填料組合。 |
|
|
|
|
|
您應該基於零件功能來設定選擇特徵的順序。

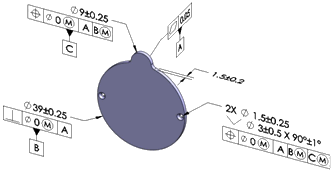

以此雙零件組合件為例，功能性需求包括：
|
|
|
|
|
|
當套用自動尺寸配置至蓋板時，使用這些參數會將基準設定如下：
第一基準 (A)：結合特徵
第二基準 (B)：定位特徵
第三基準(C)：對正特徵
這些設定會產生下列顯示結果。 |
|
範圍
控制 DimXpert 設定尺寸和公差時應考量哪些特徵。
所有特徵。將尺寸和公差套用至整個零件。DimXpert 會考量所有先前定義的特徵，包括那些未列於特徵濾器的特徵， 以及那些列於特徵濾器之下的特徵。
此選項最適用於簡易零件，以及其所有尺寸和公差都與單一基準參考畫格或原點相關的零件。
所選特徵。目標是設定所選特徵的尺寸和公差。
對擁有多種基準配置、或需要從不同原點設定特徵尺寸的較複雜零件而言，此選項就非常有用。
特徵濾器
當您選擇範圍下的所有特徵時，這用來控制 DimXpert 設定尺寸與公差時所應辨識和考量的特徵。
清除特徵會省略對那些類別進行進一步辨識。例如，如果零件沒有 DimXpert 尺寸或公差，且您清除了平面，則 DimXpert 就不會設定平面特徵的尺寸或公差，DimXpert 也不會使用平坦面來導出複雜特徵類型，如溝槽或凹口。然而，如果零件中有預先存在的平面特徵，則無論您是否選擇平面，DimXpert 設定尺寸和公差時都不會將那些特徵考量在內。
清除特徵會省略對那些類型的特徵或複製排列特徵進行進一步辨識（適用的話）。例如，如果您清除了簡易直孔，則在設定尺寸和公差時這會防止複製排列簡易直孔。
核取所有濾器
取消核取所有濾器
