合併尺寸

若要完全限制某零件，您必須經常將相同的尺寸及幾何公差套用至兩個或更多特徵。您可以使用快顯功能表將各種尺寸及幾何公差合併成單一規格。

合併位置尺寸：

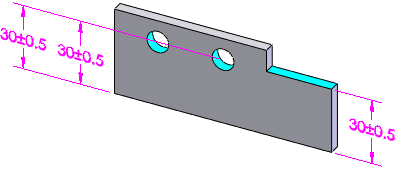

1. 開啟內含要合併尺寸的模型。例如，您可以將三種尺寸合併成一種。

   合併位置尺寸時，它們必須擁有相同的原點特徵。

2. 透過 Ctrl + 選擇，從左到右選擇三種尺寸。

3. 按一下右鍵然後選擇合併尺寸。

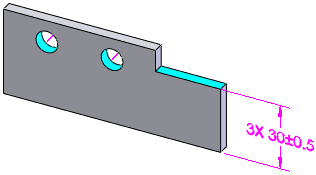

各種尺寸即會合併至最後所選的尺寸中，並自動加入副本數。

若要將尺寸還原成個別尺寸，請在合併的尺寸上按一下右鍵，然後選擇斷開合併的尺寸。要合併或斷開幾何公差，選項是合併 Gtol 及斷開合併的 Gtol。

合併大小尺寸和幾何公差：

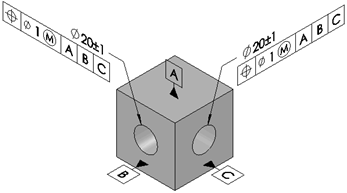

1. 開啟內含合併大小尺寸與幾何公差的模型。例如，您可以將三種尺寸合併成一種。



2. 透過 Ctrl + 選擇，從左到右選擇兩種大小尺寸。

3. 按一下右鍵並選擇合併尺寸。



   各種尺寸即會合併至最後所選的尺寸中，並自動加入副本數。

僅合併幾何公差時，請用右鍵按一下並選擇合併 Gtol。合併幾何公差時，套用的符號、公差及基準必須相同。
