平板型式

在摺疊的鈑金零件中，平板-型式1特徵是最後一個特徵。在 FeatureManager(特徵管理員)中，平板-型式1 之前的所有特徵同時出現在摺疊和展開的鈑金零件中。在平板-型式1之後的所有特徵則只能在展開的鈑金零件中出現。

您可以產生鈑金平板型式的 *.dxf 檔案而無需展平零件。

平板型式特徵的一些注意事項︰

• 摺疊零件中的新特徵。當平板-型式1 被抑制時，在 FeatureManager(特徵管理員)中，加入到零件中的所有特徵均會自動出現在平板型式特徵之前。

• 展開零件中的新特徵。您可以透過恢復平板-型式1 的抑制來展開整個鈑金零件。如要將特徵加入到展開的鈑金零件中，必須首先恢復平板-型式1 的抑制。

• 調整特徵次序。在 FeatureManager(特徵管理員)中，您不能調整鈑金特徵的次序使之位於平板-型式1 之下。因此，您無法使用平板-型式1 下的垂直除料選項來調整除料的次序。

• 修改參數。您可以修改平板-型式1 的參數來控制零件如何彎折，啟用或停用角落的選項，及控制在展開鈑金零件中彎折區域的顯示。

• 草圖。您可以將草圖及其定位的尺寸從折疊的狀態轉換至展平的狀態，然後再轉換回來。草圖及其定位的尺寸會被保持。

如果您在鈑金零件中插入一個 3D 註記，會自動在註記 資料夾中產生一個平板型式註記視圖。當您選擇平板型式註記視圖時，無法使用展平 的工具。

• 多本體鈑金零件。所有本體的平板型式出現在 FeatureManager(特徵管理員)中的尾端。當您展開在除料清單中本體的代表時，本體的平板型式出現在其特徵清單的尾端。

• 自相交錯的零件。如果零件因有自相交錯的幾何而無法被展平，會顯示警告，且導致問題的特徵會在圖面中被強調顯示。

修改平板-型式1 特徵的參數：

1. 在 FeatureManager(特徵管理員)中，用右鍵按一下平板-型式1，然後選擇編輯特徵 。

2. 在 PropertyManager 中的參數之下：

• 在圖面中，選擇面不因特徵的結果而移動的面作為固定面  。

• 選擇合併面來合併在平板型式中平坦及重合的面。

  當選取時，不會有任何直線顯示在彎折區域中。

• 選擇簡化彎折來在平板型式中拉直彎曲的邊線。

3. 在角落選項之下，選擇角落處理來在平板型式上套用平滑的邊線。

4. 按一下確定。

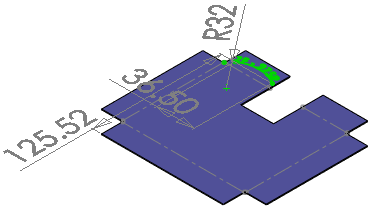

在展平的狀態顯示草圖尺寸：

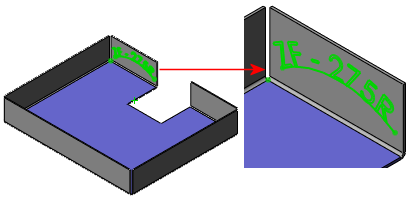

1. 產生一個鈑金零件，鈑金零件中包含在面上有尺寸的草圖。

2. 展平模型。

3. 在 FeatureManager(特徵管理員)中的平板型式 之下，展開草圖變形 。

4. 連按兩下導出的草圖來在展平的狀態顯示尺寸。
