Editor prostředí - záložka Komora

Můžete upravovat velikost, odsazení, viditelnost a vzhledy stěn, podlahy a stropu prostředí. Vlastnosti krychlových i sférických prostředí lze nastavovat.

Chcete-li upravit vlastnosti prostoru:

  1. Klepněte na Prostředí (panel nástrojů PhotoWorks), nebo na PhotoWorks, Prostředí, případně klepněte pravým tlačítkem na prostředí na záložce Render Manageru a vyberte Upravit prostředí.

Můžete také zvolit záložku Vzhledy/PhotoWorks , aby se zobrazila prostředí v panelu nástrojů.

  1. Na záložce Prostor nastavte následující vlastnosti:

    Velikost/zarovnání

  • Délka

Ovládá délku dna v krychlovém prostředí.

  • Šířka

Ovládá šířku dna v krychlovém prostředí.

  • Výška

Ovládá výšku stěn v krychlovém prostředí.

Odsadí geometrii modelu od podlahy prostředí.

Snížením této hodnoty dosáhnete přiblížení dna a modelu.

Otáčí podlahou.

  • Automaticky změnit velikost

Přizpůsobí velikost komory modelu.



  • Zachovat poměr délky/šířky

Zachová poměr mezi rozměry podlahy v krychlovém prostředí.

  • Zarovnat s

Nastaví zarovnání prostoru. Vyberte jednu z následujících možností:

  • Zobrazit

Zarovná prostředí s pohledem za modelem, takže je dno vždy horizontální a stěny vertikální.

  • Rovina modelu

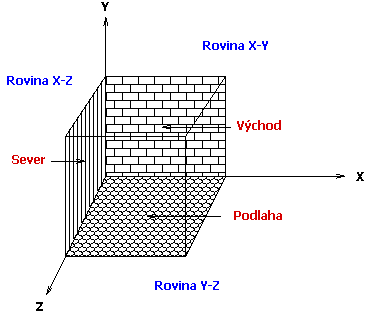

Prostředí se zarovná s rovinou modelu. Pokud model otočíte, otočí se s ním i prostředí. Následující obrázek ilustruje rozdíl mezi Rovinou modelu X-Y, Rovinou modelu X-Z a Rovinou modelu Y-Z.

Obrátí podlahu kolem vybrané geometrie modelu na základě vybrané rovinné plochy.

Obrátí vybranou rovinnou plochu.



    Viditelnost a vzhledy

    • Vzhled. Zde můžete prohlížet a upravovat vzhledy pojící se se stěnami, stropem a dnem vybraného prostředí. Chcete-li upravit výběr vzhledu, klepněte na a změňte vlastnosti v PropertyManageru Vzhledy.

    • Spojit všechny stěny. Vyberte použití stejného vzhledu na Severní, Jižní, Východní a Západní stěně. Pokud je zaškrtnuto, aplikují se změny ve vzhledu jedné stěny i na stěny ostatní.

    • Viditelná. Zaškrtnutím či zrušením zaškrtnutí tohoto políčka můžete ovládat zobrazení jednotlivých stěn prostředí.

      Pokud stěna označená jako Viditelné blokuje model, bude tato stěna ve vykresleném obrázku skrytá.

    • Odrazivé. Zaškrtnutím či zrušením zaškrtnutí tohoto políčka můžete ovládat odrazivost jednotlivých stěn prostředí. Například můžete zrušit výběr Viditelné (stěna nebude viditelná), ale vybrat Odrazivé.

      S odrazivostí použijte algoritmus Chodu paprsku a přidružte model SolidWorks ke vzhledům Odrazivé.

  1. Klepnutím na Použít přijměte změny a pak klepněte na Zavřít.

    Když klepnete na tlačítko Použít, PhotoWorks změny aplikuje. Dialogové okno nemusíte před vykreslením zavřít.
