Upravení prostředí

Prostředí přidružená a uložená v souborech modelů lze přidávat, odebírat či upravovat.

Postup přidání prostředí:

Prostředí lze přidat pomocí těchto nástrojů:

Postup odebrání prostředí:

  1. Ve stromu FeatureManager rozbalte položku Světla, kamery a prostředí .

  2. Klepněte na Prostředí a stiskněte Odstranit.

Prostředí lze nahradit, aniž byste odstranili stávající prostředí. V nahrazených prostředích nejsou zachovány parametry.

Postup úpravy prostředí:

  1. Ve stromu FeatureManager rozbalte položku Světla, kamery a prostředí .

  2. Poklepáním na Prostředí zobrazíte PropertyManager Upravit prostředí.

  3. Pod položkou Umístění podlahy:

    1. Výběrem rovinné plochy obraťte podlahu kolem vybrané geometrie modelu pro položku Umístění podle výběru.

Když vyberete možnost Umístění podle výběru, musíte změnit polohu modelu vzhledem k podlaze

    1. Klepnutím na Obrátit směr podlahy udělejte podlahu ze stropu.

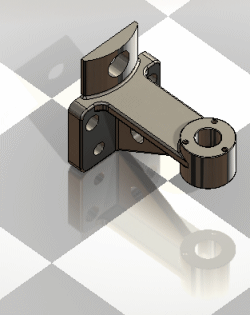

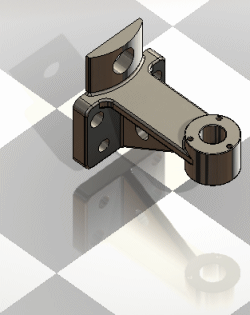

    2. Zadejte hodnotu pro Odsazení.





    1. Nastavte hodnotu pro Natočení.





Ne všechna prostředí používají podlahu.

Základní prostředí

Základní prostředí používají virtuální podlahu vzniklou pomocí stínu předmětu a vytvoření iluze podlahy.

Prostředí ateliéru

Prostředí ateliéru kombinuje prvky ze základního a prezentačního prostředí. Všechna prostředí ateliéru obsahují podlahu.

Prostředí pro prezentaci

Prostředí pro prezentaci obsahují prostředí s podlahou (Místnost s dřevěnou podlahou a Garáž) a prostředí, jako je Nádvoří, kde umístění a stíny předmětu vytvářejí iluzi podlahy.

  1. Pod položkou Měřítko zrušte výběr položky Automaticky změnit velikost a poté nastavte hodnoty pro Šířku, Hloubku a Výšku, čímž upravíte oblast podlahy a stěn.

  2. Pod položkou Otáčení prostředí zadejte hodnotu pro otočení pozadí a odrazu na daném modelu.

  3. Klepněte na .

Příbuzná témata

Prostředí

Vzhledy
