Propriétés personnalisées
Dans une famille
de pièces, l'en-tête de colonne spécifiant une propriété personnalisée
utilise la syntaxe suivante:
$PROPRIETE@propriété
propriété
étant le nom d'une propriété personnalisée. Vous pouvez utiliser une des
propriétés personnalisées listées dans la boîte de dialogue Résumé
information (cliquez sur Fichier, Propriétés, Spécifiques à la configuration)
ou ajoutez une nouvelle propriété personnalisée.
REMARQUES:
Par exemple, utilisez l'en-tête $PROPRIETE@Coût
pour contrôler la propriété personnalisée Coût de chaque configuration.
Dans les cellules du corps de la feuille de calcul, tapez la valeur de
la propriété pour chaque configuration. Si une cellule est laissée vide,
la propriété n'est pas définie pour la configuration.
Les propriétés associées aux paramètres du modèle (cotes et propriétés
de masse) sont mises à jour automatiquement lorsque les paramètres du
modèle changent.
Pour ajouter une propriété personnalisée à une famille
de pièce:
Insérez
une famille de pièces dans votre modèle.
Dans la feuille de calcul de la famille de pièces:
Pour chaque colonne avec une propriété personnalisée,
nommez la colonne de la façon suivante: $PROPRIETE@propriété
($PROPRIETE@longueur, par exemple).
Dans chaque colonne, saisissez le nom de la
variable de la propriété sous la forme "nom@@configuration@modèle";
par exemple: "D2@Esquisse1@@Défaut@boîte.SLDPRT".
Utilisez des guillemets et assurez-vous que l'extension du
fichier (.SLDPRT) est en majuscules.
Pour inclure les guillemets, tapez un guillement simple (')
avant l'expression. Par exemple, tapez
'"D2@Esquisse1@@Défaut@boîte.SLDPRT" pour que l'expression
"D2@Esquisse1@@Défaut@boîte.SLDPRT" apparaisse dans la
table.
Dans les nouvelles colonnes, ajoutez les informations
standard de la famille de pièces, telles que D2@Esquisse1
comme en-tête et les valeurs de cotation dans la colonne, par exemple.
-
Cliquez en dehors de la famille de pièces pour la fermer.
Les propriétés personnalisée ajoutées dans une famille de pièce
apparaissent automatiquement dans l'onglet [Propriétés]
Spécifiques à la configuration de la boîte de dialogue Résumé information. Vous pouvez utiliser
ces propriétés dans les notes
et les nomenclatures.

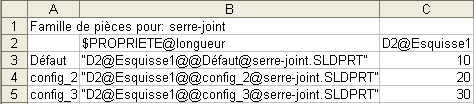

Exemple d'une famille de pièces spécifiant
des propriétés personnalisées:
