Volet d'affichage
Le volet d'affichage vous permet de visualiser un certain nombre de paramètres d'affichage dans les documents de pièce et d'assemblage. Dans les assemblage et les pièces, il vous est également possible de modifier ces paramètres.
Pour développer ou rassembler le volet d'affichage:
Cliquez sur
en haut du FeatureManager (à droite des onglets) pour développer le volet d'affichage.

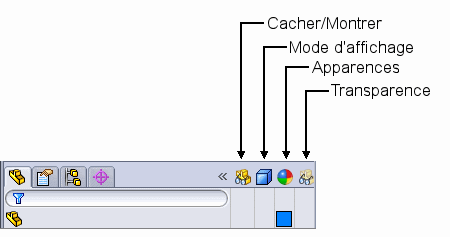

Le volet d'affichage apparaît à droite du FeatureManager :
Cliquez sur
pour rassembler le volet d'affichage.
Dans les documents de pièce, les paramètres d'affichage que vous pouvez visualiser comprennent les suivants:
|
Paramètre d'affichage |
Icône |
Commentaires |
|
 Cacher/Montrer
|
|
Pour les corps. Indique que le corps est visible. Vous pouvez également masquer ou afficher des esquisses ou des plans. |
|
|
Pour les corps. Indique que le corps est caché. |
|
 Apparences
|
|
Pour les pièces, les corps et les fonctions. Montrer la couleur, ou rien si aucune apparence n'a été appliquée. |
|
 Transparence
|
|
Pour les pièces, les corps et les fonctions. Indique qu'une option de transparence a été appliquée dans le PropertyManager Apparences. Ne montre rien si aucune transparence n'a été appliquée. |
Les
repères d'apparence indiquent les apparences des faces, des fonctions, des corps et de la pièce; ils constituent un raccourci pour l'édition apparences
Dans les vues de mise en plan et les corps, les paramètres d'affichage que vous pouvez visualiser comprennent les suivants:
|
Paramètre d'affichage |
Icône |
Commentaires |
|
Cacher/Montrer |
 ,  ,  , etc.
|
Vue de mise en plan uniquement. Indique que la vue est visible. |
|
 ,  ,  , etc.
|
Vue de mise en plan uniquement. Indique que la vue est cachée. |
|
 Mode d'affichage
|
|
Image filaire |
|
|
Lignes cachées apparentes |
|
|
Lignes cachées supprimées |
|
|
Arêtes en mode Image ombrée |
|
|
Image ombrée |
Pour les documents d'assemblage, voir Le volet d'affichage dans les assemblages.
