Analyse de la déviation
L'outil Analyse de la déviation est un outil de diagnostic permettant de calculer l'angle entre des faces. Vous pouvez sélectionner une arête simple ou une série d'arêtes. Il peut s'agir des arêtes entre les faces d'une surface ou de n'importe quelle arête sur un volume.
L'analyse est basée sur le nombre de points d'exemple sélectionnés sur les arêtes. Vous pouvez utiliser cet outil pour examiner ou anticiper les éventuels problèmes dans des opérations, telles que:
-
Moules. Utilisez cet outil conjointement avec l'outil Analyse de la dépouille pour examiner les problèmes de conception de moule le long de la ligne de séparation.
-
Congés. Identifiez les problèmes potentiels le long de faces tangentes lorsqu'une opération de congé échoue.
Conditions de tangence. Vérifiez les arêtes lors de lissages, balayages ou remplissages de surface pour vous assurer que les conditions de tangence sont remplies.
-
Déviation maximale. Identifiez les zones posant problème le long des arêtes de balayages, lissages ou remplissages de surface, là où la déviation est maximale.
Vous pouvez modifier les résultats après avoir utilisé l'outil Analyse de la déviation en contrôlant les entités appropriées dans le modèle. Par exemple, lors de l'examen d'une arête le long d'une surface remplie, les résultats de l'analyse de la déviation varient en fonction des éléments suivants:
Contrôle de la courbure. Sélectionnez de contact ou tangente. Normalement, l'option tangente produit une déviation plus faible entre des faces adjacentes.
Optimiser la surface. Utilisez le raccord standard ou, dans le cas de surfaces à deux, trois ou quatre côtés, appliquez l'option Optimiser la surface pour appliquer le raccord simplifié le plus adapté.
Pour effectuer une analyse de la déviation:
-
Ouvrez le modèle dont vous souhaitez examiner les arêtes.

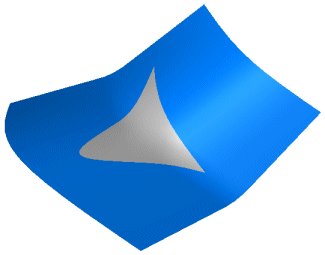

Remarque: Le modèle fourni à titre d'exemple ci-contre utilise une surface remplie.
-
Cliquez sur Analyse de la déviation  (barre d'outils Outils) ou sur Outils, Analyse de la déviation.
Le PropertyManager Analyse de la déviation apparaît.
|
|
Sous Paramètres d'analyse  , sélectionnez les arêtes à examiner dans la zone graphique. -
Utilisez le curseur pour définir le Nombre de points d'exemple  à inclure dans l'analyse.
REMARQUE: Le nombre de points dépend de la taille de la fenêtre client. Si vous sélectionnez plus d'une arête, le points d'exemple sont répartis entre les arêtes sélectionnées, proportionnellement à la longueur de l'arête.
-
Cliquez sur Calculer .

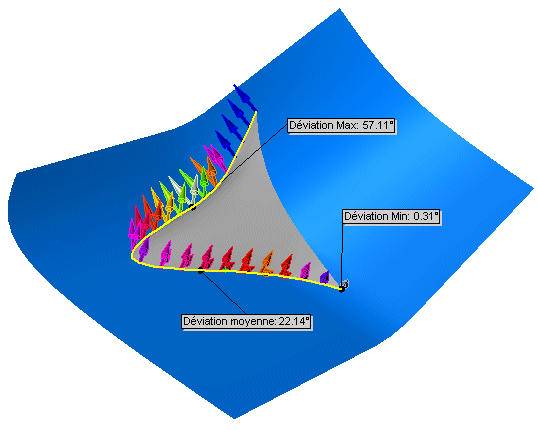

Des flèches de couleur représentent l'importance de la déviation. Les résultats, basés sur les critères suivants, apparaissent:
Déviation maximale - l'erreur de déviation maximale le long de l'arête sélectionnée. Déviation minimale - l'erreur de déviation minimale le long de l'arête sélectionnée. Déviation moyenne - la moyenne entre les valeurs maximale et minimale le long de l'arête sélectionnée.
 Vous pouvez changer les couleurs d'affichage de la Déviation maximale et de la Déviation minimale. Pour cela, cliquez sur Editer couleur pour afficher la palette des Couleurs. Sélectionnez une couleur pour chaque type de déviation, puis cliquez sur Calculer pour appliquer les nouvelles couleurs.
|
|
|
