Fonctions Coque

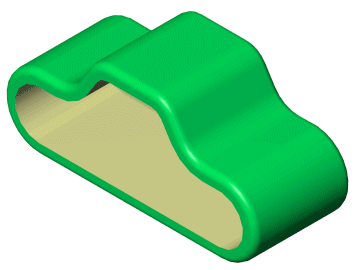

L'outil Coque creuse une pièce, laisse les faces que vous sélectionnez ouvertes et crée des fonctions parois minces sur les faces restantes. Si vous ne sélectionnez aucune face sur le modèle, vous pouvez transformer une pièce volumique en coque, en créant un modèle creux, fermé. Vous avez aussi la possibilité de créer une coque en utilisant différentes épaisseurs.

Si vous projetez d'ajouter des congés à la pièce, vous devez le faire avant de transformer la pièce en coque.

En cas de difficultés lors de l'utilisation de l'outil Coque sur un modèle, la section Diagnostic d'erreurs apparaît dans le PropertyManager pour vous aider à diagnostiquer le problème.

Pour créer une fonction de coque d'épaisseur uniforme:

1. Cliquez sur Coque dans la barre d'outils Fonctions ou sur Insertion, Fonctions, Coque.

2. Dans le PropertyManager, sous Paramètres:

• Réglez l'Epaisseur des faces que vous voulez garder.

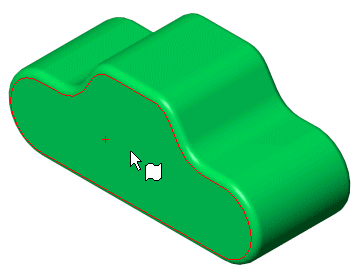

• Dans la zone graphique, sélectionnez une ou plusieurs Faces à enlever .

Lorsque vous appliquez une fonction coque à une pièce à corps multiple, la case Corps volumique apparaît. Après avoir sélectionné une face ou un corps à enlever, la case disparaît.

• Sélectionnez Coque vers l'extérieur pour accroître les cotes extérieures de la pièce.

• Sélectionnez Montrer l'aperçu pour afficher un aperçu de la fonction de coque.

3. Cliquez sur .
