Grafici della fatica |
Descrizione |
Relazione |
Note |
|
Vita |
I numeri di cicli che causa il fallimento in un punto del modello. Nel
grafico è l'intersezione tra la linea orizzontale per s
e la curva S-N. |
Vita = N - DN |
Il grafico della vita è disponibile solo quando
si definisce un evento singolo. Il valore vita dipende solo dal valore di sollecitazione
in un punto e nella curva S-N. Non dipende dal numero di cicli di fatica. Se la sollecitazione alternativa corretta nel
modello cade sotto il livello di sollecitazione dell'ultimo punto della
curva S-N, il programma prenderà il numero di cicli definito per l'ultimo
punto della curva S-N, a meno che non si definisca e si selezioni l'opzione
Vita infinita nelle Proprietà
dello studio di fatica, nel cui caso la Vita
infinita sarà presa per calcolare il Danno. Se l'evento è di Ampiezza
variabile (invece di Ampiezza
costante) i risultati Vita dati dall'analisi della fatica sono
in termini di blocchi invece di cicli, dove i blocchi sono definiti come
la cronologia di carico totale (compreso il numero di ripetizioni dell'evento
nella curva) specificato dall'utente. |
|
Danno |
Il fattore del danno cumulativo in percentuale o la vita in percentuale
consumata. |
Danno = N/(N-DN) |
|
|
Fattore di sicurezza |
Il rapporto del valore di sollecitazione che causa il fallimento della
fatica sulla sollecitazione s. |
FOS = (s-Ds)/s |
Il grafico FOS (Fattore di sicurezza) è disponibile
solo quando un evento singolo viene definito nello studio della fatica. Un fattore di sicurezza di 2.0 in un punto predice
il fallimento in quel punto se i carichi applicati vengono moltiplicati
per 2.0. |
Grafici della fatica
Dopo avere effettuato l'analisi della fatica, si potrà rappresentare
graficamente la vita, il danno e il fattore di sicurezza del modello.
Supponiamo di eseguire un'analisi statica e definire uno studio di fatica
con l'analisi statica come solo evento che avviene N volte. Considerare
la curva S-N per il materiale nel modo illustrato:
il programma, in base al rapporto di caricamento, determina una sollecitazione alternativa corretta
dal valore di sollecitazione dello studio statico per ogni modalità.

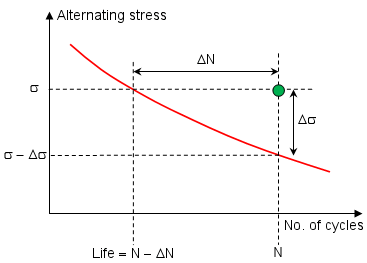

Nel grafico sopra riportato, il punto verde rappresenta la sollecitazione
alternativa (coordinata Y) e il numero di cicli per il quale l'evento
avviene (coordinata X) per un nodo. Una su tre possibili risultati possono
avvenire per ogni nodo:
il punto giace sopra la curva. Il fallimento della
fatica è predetta in quel punto.
il punto giace sotto la curva. Il fallimento della
fatica non avviene in quel punto.
Il punto giace fuori il range della curva S-N.
La sollecitazione alternativa corretta nel modello deve essere entro il
range di sollecitazione della curva S-N. Inoltre, il numero di cicli (N)
deve essere entro il range di cicli della curva S-N. Altrimenti, invece
di un punto di intersezione, il programma utilizzerà il punto finale della
curva S-N.
Nota: per semplificare
la discussione, non abbiamo considerato gli scenari in cui curve S-N multiple
per un materiale e diversi eventi vengono definiti.
Vedere la tabella per il significato di Vita, Danno e Fattore
di sicurezza
Argomenti correlati
Correzione
della sollecitazione media
Curva
S-N
Teoria
del danno cumulativo
Esecuzione
dell'analisi della fatica
