Connettore - Bullone

Un Bullone può collegare due componenti o un componente e la terra. È possibile definire bulloni attraverso una serie mista di corpi solidi, shell e di lamiera.

Tipo

Il valore per Diametro stelo del bullone deve essere uguale o inferiore rispetto ai diametri delle Facce con filettatura.

Aderenza

Selezionare se il raggio del gambo è uguale a quello della faccia cilindrica associata ad almeno uno dei componenti. Una faccia cilindrica impostata su Aderenza è rigida e si deforma con l'albero come corpo rigido. Esempio di connettore con bullone aderente.

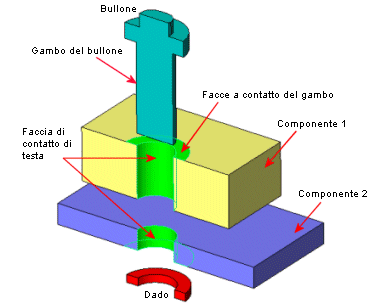

Facce a contatto del gambo . Selezionare una o più facce cilindriche che sono a contatto con il gambo. Se si selezionano più facce di un componente, tutte devono avere lo stesso asse e lo stesso raggio.

Materiale

Simulation seleziona l'acciaio in lega dalla libreria dei materiali SolidWorks come materiale del bullone di default.

• Personalizza. Definire le proprietà del materiale a piacere. Impostare Unità , Modulo di Young, Rapporto di Poisson e Coefficiente di espansione termica.

• Libreria. Fare clic su Seleziona materiale per aprire la finestra Materiale.

Il software non mantiene il collegamento alla libreria selezionata, Se la libreria viene modificata, le modifiche non saranno rispecchiate per il bullone.

• Includi massa. Include la Massa del bullone nell'analisi.

Dati Forza

• Area di sollecitazione a trazione conosciuta. Selezionare questa opzione se l'area di sollecitazione a trazione (area minima della sezione filettata del bullone) è nota.

• Area di sollecitazione a trazione calcolata. Selezionare questa opzione per consentire al programma di calcolare l'area di sollecitazione a trazione del bullone.

• Area sollecitazione di trazione. Impostare l'area di sollecitazione di trazione nota per il bullone.

• Passo. Immettere il numero di filetti per pollice o per millimetro del bullone.

• Forza bullone. Impostare la forza del materiale del bullone e la sua unità.

Esistono tre parametri forza comunemente usati per i bulloni nella stima del cedimento del bullone. Resistenza al cedimento, Carico di rottura e Carico di prova (90% della Resistenza al cedimento). Il parametro più comunemente usato è la Resistenza al cedimento del materiale o grado del bullone, ma gli utenti devono scegliere un valore di forza che sia il più adatto all'applicazione.

• Fattore di sicurezza. Impostare il fattore di sicurezza per il controllo di ammissione/rigetto del progetto del bullone. Il bullone fallisce quando è combinato con carichi che eccedono il rapporto 1/Fattore sicurezza. Per la verifica di sicurezza dei bulloni fare clic qui.

Precarico

• Unità .

• Assiale. Selezionare questa opzione se è noto il carico assiale sul bullone.

• Torsione . Selezionare questa opzione se è nota la torsione (coppia) utilizzata per serrare il bullone.

Fattore di attrito (K) . Il software utilizza questo fattore per calcolare la forza assiale da una data torsione.

Opzioni avanzate

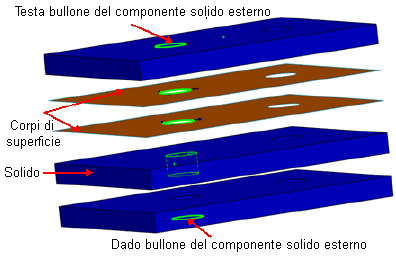

• Serie di bulloni. Selezionare il bullone più di due componenti insieme. Per gli studi non lineari è possibile imbullonare più di due componenti solidi.

. Selezionare le facce cilindriche dei corpi solidi o i bordi circolari delle superfici dello shell dai componenti intermedi. Per gli studi non lineari, selezionare la faccia cilindrica da un corpo solido.

• Bullone simmetrico. Se uno o due piani di simmetria attraversano il bullone, è possibile definire un bullone simmetrico.

Geometria di riferimento . Per metà bulloni di simmetria, selezionare il piano o la faccia piana della simmetria.

Usando i bulloni simmetrici, immettere metà o un quarto del valore di precarico e metà o un quarto della massa totale del bullone secondo il tipo di simmetria selezionato. Inoltre, quando si elencano le forze del bullone dopo avere eseguito uno studio, i risultati saranno uguali a metà o un quarto della forza totale.

Impostazioni del simbolo

• Modifica colore. Selezionare un colore per i simboli.

• Dimensione simbolo . Imposta la dimensione dei simboli.

• Mostra anteprima. Attiva o disattiva la visibilità del bullone nell'area grafica.

Note

• Disponibile solo per gli studi statici e non lineari.

• La formulazione del connettore a bulloni è un'approssimazione di un comportamento non lineare complesso. Fornisce risultati precisi quando i componenti con bulloni sono soggetti a tensione. Negli scenari di caricamento dove i bulloni sono soggetti a forze di compressione, le forze assiali dei connettori a bullone potranno non essere precise. In questi casi, una diminuzione della forza del bullone da precarico può generare un "ammorbidimento" del bullone e una perdita di contatto tra i componenti e il bullone. Questo comportamento non può essere catturato dalla formulazione del connettore del bullone in Simulation. Per questi casi, modellare il bullone e definire i gruppi di contatto senza compenetrazione tra il bullone e i componenti.

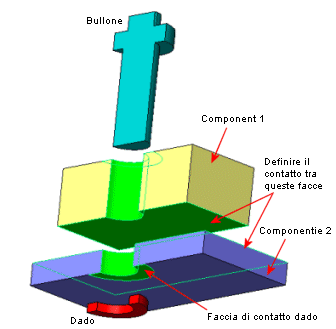

• All'occorrenza, definire le condizioni di contatto per evitare l'interferenza:

• È possibile considerare lo spessore dello shell per il contatto senza compenetrazione tra due superfici di shell per gli studi statici.

• Serie fori

• Quando un bullone viene aggiunto ad un foro in una Serie fori, il software consentirà di propagare i bulloni a tutti gli altri fori nella Serie fori.

• Il software raggruppa automaticamente i connettori in base ad una serie di fori contenuti in una cartella distinta.

• La modifica a qualità bullone del gruppo vale per tutti i connettori della serie.

• È possibile dissolvere la serie di bulloni e spezzare il collegamento per consentire la modifica indipendente di ogni funzione. Fare clic con il tasto destro sulla cartella che contiene la serie e scegliere Dissolvi serie di bulloni.

• È possibile ripristinare la serie di connettori dopo averla dissolta. Fare clic con il tasto destro sulla cartella che contiene la serie e scegliere Ristabilire la serie di bulloni.
